e-skin® 混合型SKY28系列，无尘拖管，结合了e-skin SK和e-skin SKS的优点
e-skin®是一款有上下两层外壳组合而成的封闭式拖管符合ISO Class 1 标准适用于无尘室应用可拉链式打开或关闭高稳固性工作温度：+10°C~+50°Ce-skin®hybrid SKY结合了e-skin®SK的更长架空长度和e-skin®soft SKS的更多弹性材料和低安装高度优点低噪音：5dB（A)
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
28 mm
最大电缆直径
20 mm
打开原理
拉链式
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 固定的SK280.068.12.1.E.A
接头类型
没有梳状板
接头安装方式
A3
尺寸
收起
内高[Hi] [mm]
28 收起
内宽[Bi] [mm]
68 收起
外高Ha [mm]
40 收起
外宽[Ba] [mm]
95 收起
弯曲半径[R] [mm]
55 收起
弯曲半径[R] [mm]
55 收起
节距 [mm]
112 收起
链节数/米
9 收起
最大电缆直径 [mm]
20 收起
直线架空FLG最大速度 [m/s]
10 收起
一般性能
收起
打开原理
拉链式 收起
最大填充重量 [kg/m]
0.75 收起
e-chain® 拖链系统
e-skin 收起
重量【kg or kg/m】
0.54 收起
动态信息
收起
架空最大速度 [m/s]
10 收起
其他信息和图表
收起

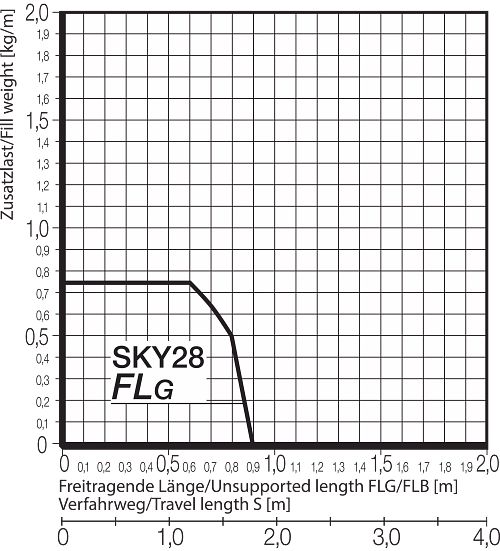

The unsupported length depends on fill weight
X axis: unsupported length in m FLB/FLG
Y axis: fill weight in kg/m
Lower scale: travel S in m
FLB = unsupported with permissible sag
FLG = unsupported with straight upper run
A = moving end, B = fixed end
Pitch: 112mm
Chain links per m: 9
Travel: S
Chain length = S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
