波纹管 e-skin SKS24 | 两片式，拉链打开原理 | 内高：24 毫米
内部高度：24 毫米内宽 Bi：48 毫米弯曲半径 R：55 毫米节距：112 毫米无尘室IPA 1 级：几乎没有磨损填充重量增加 15%，架空长度增加50%比通常的“电缆”安静5dB（A）安装高度比SK28降低32%全封闭：防尘防水
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
24 mm
最大电缆直径
16 mm
打开原理
拉链式
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 固定的SK240.048.12.1.E.A
接头类型
没有梳状板
接头安装方式
A3
技术参数
收起
重量 [Kg/m] [kg/m]
0.405 收起
最大架空长度 [m]
0.7 收起
拖链宽度指数
048 收起
最大填充重量 [kg/m]
0.7 收起
链节数/米
9 收起
尺寸
收起
内宽[Bi] [mm]
48 收起
弯曲半径[R] [mm]
55 收起
内高[Hi] [mm]
24 收起
节距 [mm]
112 收起
D [mm]
150 收起
H [mm]
150 收起
K [mm]
310 收起
最大电缆直径 [mm]
16 收起
外宽[Ba] [mm]
75 收起
外高Ha [mm]
36 收起
重量
收起
每节重量 [g]
44.827 收起
一般性能
收起
∆固定端
Requirements
洁净室/干燥室 收起
设计拖链/拖管
拖链 收起
标准横隔片
lockable_full_width_shelf_unassembled_110_J 收起
Brand name
igus 收起
标准分隔片
SK24.2.H.5 收起
拖链系列和拖链宽度
SKS24.048 收起
e-chain® 拖链系统
e-skin 收起
打开原理
拉链式 收起
动态信息
收起
架空最大速度 [m/s]
75 收起
拖链内移动最高使用温度 [°C]
50 收起
滑行最大加速度 [m/s²]
10 收起
直线架空FLG最大加速度 [m/s²]
75 收起
拖链内移动最低使用温度 [°C]
10 收起
直线架空FLG最大速度 [m/s]
10 收起
标准和认证
收起
无尘室
应用要求-行业标准证书
收起
悬挂
架空
其他信息和图表
收起

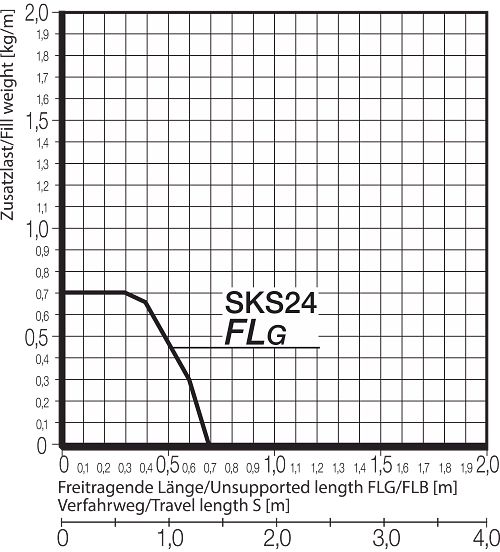

架空长度取决于拖链负载
X 轴：架空长度，单位为 m FLB/FLG
Y 轴：负载（千克/米
下刻度：行程 S，单位米
FLB = 安全塌腰运行
FLG = 直线架空运行
A = 移动端，B = 固定端
间距：112 毫米
每米链节： 9
行程S
拖链长度 = S/2 + K
K = 拖链弯曲半径余量，单位为毫米
注：由于拖链节数的原因，拖链的长度是节数的四舍五入。
