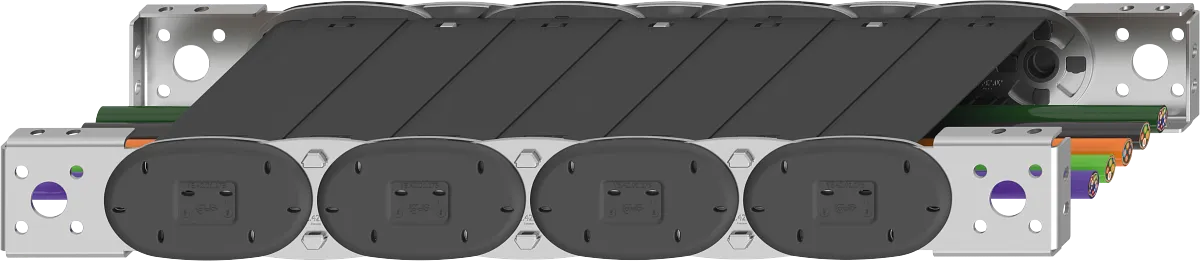

塑料-钢混合拖管YR.56系列丨内高：56mm
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
56 mm
最大电缆直径
50 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
钢制, 旋转YE.562.R150.1.12.A
接头类型
镀锌
接头安装方式
A3

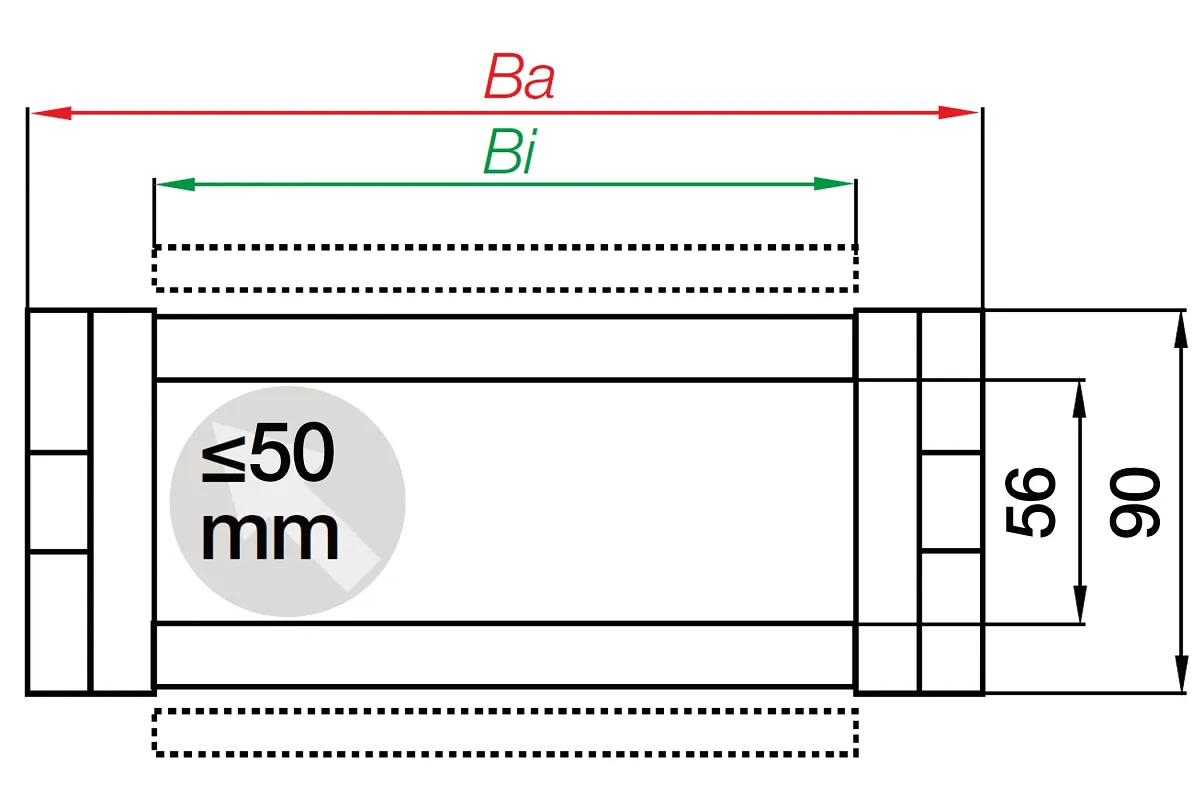

尺寸
收起
内高[Hi] [mm]
56 收起
内宽[Bi] [mm]
100 收起
外高Ha [mm]
90 收起
外宽[Ba] [mm]
124 收起
弯曲半径[R] [mm]
150 收起
节距 [mm]
91 收起
链节数/米
11 收起
最大电缆直径 [mm]
50 收起
H [mm]
435 收起
D [mm]
3315000 收起
K [mm]
655 收起
DeltaHF [mm]
90 收起
直线架空FLG最大速度 [m/s]
1 收起
直线架空FLG最大加速度 [m/s²]
1 收起
最大架空长度 [m]
7.1 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
35 收起
e-chain® 拖链系统
YE系列拖链 收起
重量【kg or kg/m】
7.72541 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
其他信息和图表
收起
The unsupported length versus fill weight
X axis: Unsupported length in m FLB/FLG
Y axis: Fill weight in kg/m
Lower scale: Travel S in m
FLB = Unsupported with permitted sag
FLG = Unsupported with straight upper run
A = moving end, B = fixed end
Pitch: 91mm
Links per m: 11
Travel: S
e-chain® length= S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
