RX拖管RX32系列，盖板可沿外半径方向打开
极防碎屑，无舌榫，无边角，平滑运行的拖管盖板可沿外半径方向打开圆形外壳防止碎屑堆积安全性：覆盖了孔销连接喝限位块反向弯曲半径RBR标准型可按需求提供耐高温碎屑可达+850°C的Igu-mid HT材料拖管可提供ESD防静电型
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
41.6 mm
最大电缆直径
48 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 固定的RX321.080.12.A
接头类型
没有梳状板
接头安装方式
A3

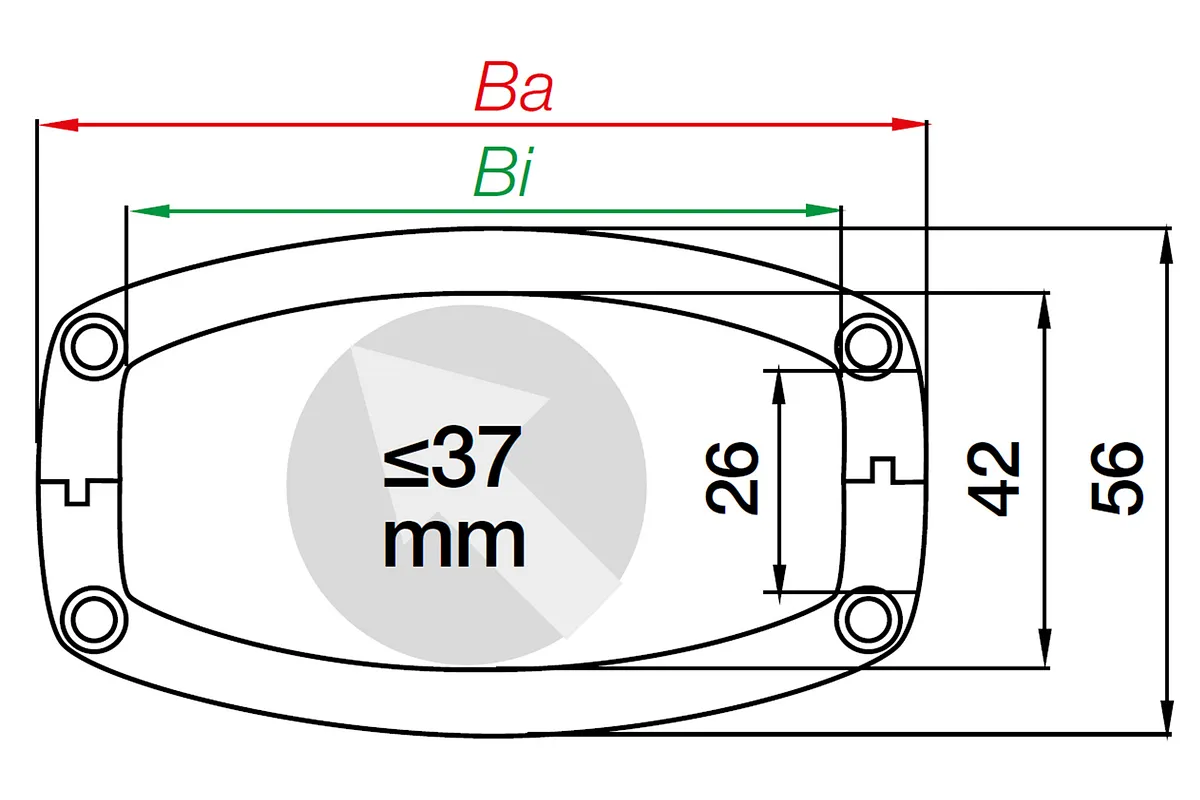

尺寸
收起
内高[Hi] [mm]
41.6 收起
内宽[Bi] [mm]
80 收起
外高Ha [mm]
56 收起
外宽[Ba] [mm]
98.5 收起
弯曲半径[R] [mm]
100 收起
节距 [mm]
32 收起
链节数/米
32 收起
最大电缆直径 [mm]
48 收起
H [mm]
256 收起
D [mm]
176 收起
K [mm]
380 收起
DeltaHF [mm]
50 收起
直线架空FLG最大速度 [m/s]
10 收起
直线架空FLG最大加速度 [m/s²]
100 收起
最大架空长度 [m]
1.7 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
3 收起
颜色
黑色 收起
e-chain® 拖链系统
RX全封闭拖链 收起
重量【kg or kg/m】
1.229504 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
其他信息和图表
收起
架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 1.1[千克/米]
架空长度FLB = 1.5米
行程 = 3.0米
A=移动端, B=固定端
螺距: 32mm/链节
每米链节数: 32
行程: S
拖链长度s = S/2 + K
