E2 R100拖管R168系列，盖板可沿外半径方向从两侧打开
高度防碎屑拖管高性价比，适用于中低速运行长使用寿命：侧向滑动表面稳固：双限位块设计，架空长度长防护：孔销连接加盖保护可按需求提供耐高温碎屑可达+850°C的Igu-mid HT材料拖管可提供ESD防静电型
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
50 mm
最大电缆直径
46 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转1680.050.12.A
接头类型
没有梳状板
接头安装方式
A3

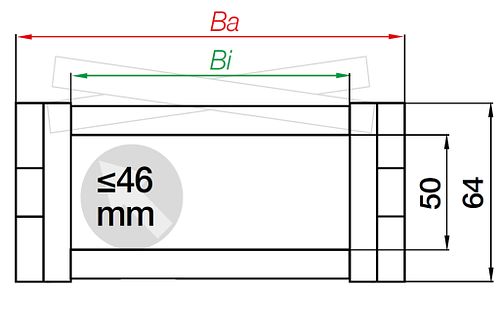

尺寸
收起
内高[Hi] [mm]
50 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
64 收起
外宽[Ba] [mm]
68 收起
弯曲半径[R] [mm]
100 收起
节距 [mm]
58.8 收起
链节数/米
17 收起
最大电缆直径 [mm]
46 收起
H [mm]
264 收起
D [mm]
220 收起
K [mm]
435 收起
DeltaHF [mm]
40 收起
直线架空FLG最大速度 [m/s]
10 收起
直线架空FLG最大加速度 [m/s²]
100 收起
最大架空长度 [m]
2.5 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
10 收起
颜色
黑色 收起
e-chain® 拖链系统
E2 R100 系列拖管 收起
重量【kg or kg/m】
1.66923 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
0.5 收起
其他信息和图表
收起
架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
A=移动端, B=固定端
螺距: 58,8 mm
每米链节数: 17
行程: S
拖管长度= S/2 + K
