E4Q拖链H4Q.44系列，每2个链节配有横杆，可从两侧打开，无需工具
易开合，无需工具，管线填充速度加快40%创新横杆，横杆的抗拉强度增加15%采用轻量化的材料，拖链重量减轻10%舌榫式设计，确保拖链的横向强度和扭转强度可选降噪配件，比4040C系列噪音等级降低了17dB(A)横杆自带的网络结构用于固定较窄的内部分隔片高性价比，易安装，适用于所有的应用
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
44 mm
最大电缆直径
40 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转E4Q.440.075.1.12.A
接头类型
没有C型槽
接头安装方式
A3

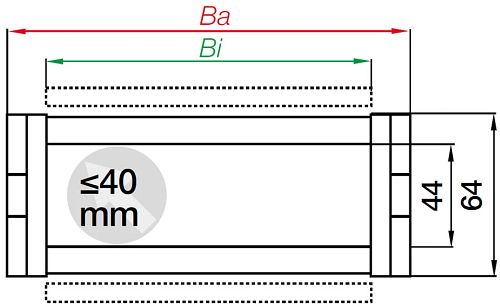

尺寸
收起
内高[Hi] [mm]
44 收起
内宽[Bi] [mm]
75 收起
外高Ha [mm]
64 收起
外宽[Ba] [mm]
101 收起
弯曲半径[R] [mm]
75 收起
节距 [mm]
67 收起
链节数/米
15 收起
最大电缆直径 [mm]
40 收起
H [mm]
214 收起
D [mm]
208 收起
K [mm]
370 收起
H2 [mm]
150 收起
D2 [mm]
174 收起
K2 [mm]
370 收起
DeltaHF [mm]
40 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
4.5 收起
最大长行程 [m]
300 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
40 收起
颜色
黑色 收起
e-chain® 拖链系统
E4Q拖链 收起
重量【kg or kg/m】
1.77645 收起
二氧化碳排放当量（件） [kg]
0.7223 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
滑行最大速度 [m/s]
10 收起
其他信息和图表
收起

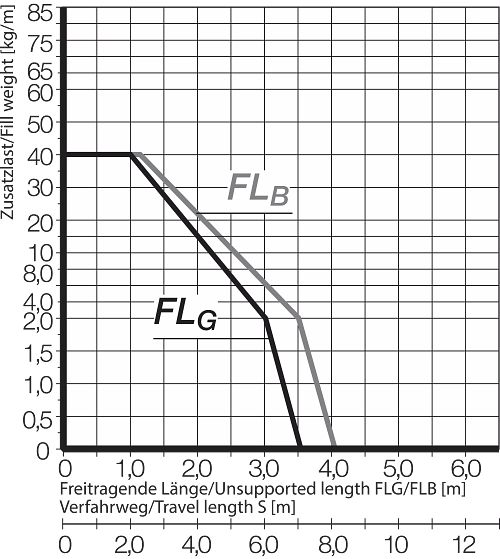

The unsupported length depends on fill weight
X axis: unsupported length in m FLB/FLG
Y axis: fill weight in kg/m
Lower scale: travel S in m
FLB = unsupported with permissible sag
FLG = unsupported with straight upper run
A = moving end
B = fixed end
Pitch: 56mm
Links per m: 15

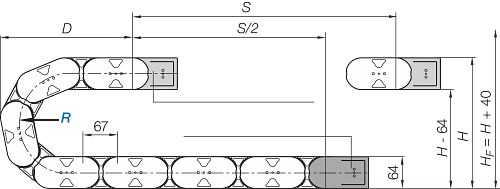

Travel: S
LK = S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
From 10 m to max. 300m
Chain length = S/2+K2
Long travel - gliding (up to max. 300m)
Here the e-chain® is used with the upper run <b>gliding</b> on the lower run. We recommend letting our engineers support you when planning this type of system. In case of travel lengths between 10m and 12m, we recommend a larger unsupported e-chain®.
A1 = moving end
A2 = fixed end
A3 = Guide trough with glide bar
A4 = Guide trough without glide bar
A5 = Total length of the guide trough
