E61.40系列拖链，高动态性能，静音，自重轻，适用于无尘室
E6.1系列是E6系列的改进版，与E6系列相比，自重减轻了近30%极其静音，低噪音32B(A)小节距，极低振动，平稳运行适用于高动态性能符合无尘室ISO Class 1标准-几乎无摩擦和磨损
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
40 mm
最大电缆直径
36 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转E61.400.040.12.A
接头类型
没有C型槽
接头安装方式
A3

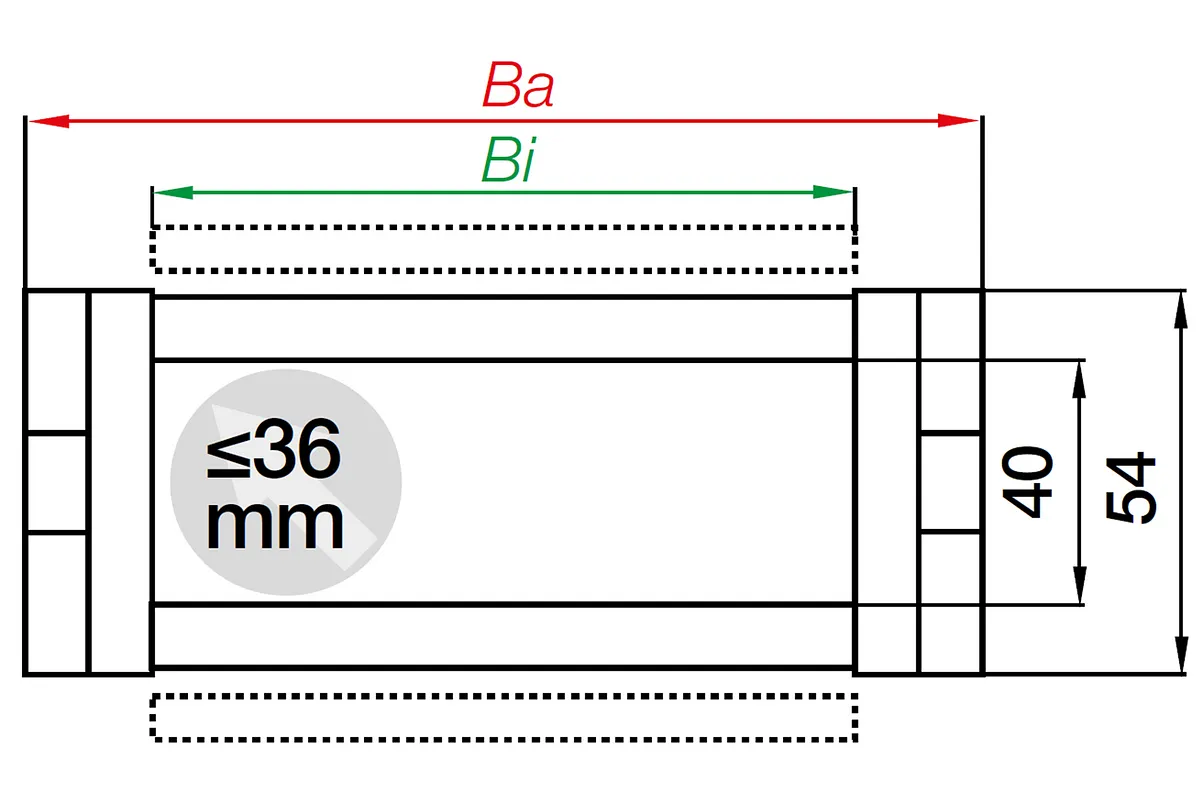

尺寸
收起
内高[Hi] [mm]
40 收起
内宽[Bi] [mm]
40 收起
外高Ha [mm]
54 收起
外宽[Ba] [mm]
60 收起
弯曲半径[R] [mm]
63 收起
节距 [mm]
27.8 收起
链节数/米
36 收起
最大电缆直径 [mm]
36 收起
H [mm]
220 收起
D [mm]
131.7 收起
K [mm]
255 收起
DeltaHF [mm]
40 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
2.5 收起
最大长行程 [m]
60 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
10 收起
颜色
黑色 收起
e-chain® 拖链系统
E6.1 e-chains® 收起
重量【kg or kg/m】
0.86112 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
其他信息和图表
收起
架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例 A：
填充重量 = 1,5 [千克/米]
架空长度 FLB = 1,7 米
行程 = 3,4 米
A = 移动端，B = 固定端
节距：27,8 毫米
每米链节数：36 链节/1000,8 毫米
行程：S
拖链长度= S/2 + K
6 米至最长 60 米
拖链长度 = S/2+K2
长行程——滑动（最长 60 米）
在此情况下，拖链上层通过导槽在下层上滑动。在规划此类系统时，建议让我们的工程师为您提供支持。 对于 4.0 至 6 米的行程，我们建议采用更大的架空拖链。
A1 = 移动端
A2 = 固定端
A3 = 带滑动条的导槽
A4 = 带滑动条的导槽
A5 = 导槽总长度
