E6.80L系列拖链，极其低噪音，低振动，低摩擦，适用于无尘室。内高：80mm。
极其静音，低噪音37dB(A)小节距，低振动，平稳运行适用于极高速度和加速度的应用适用于架空应用符合无尘室ISO Class 1标准-几乎无摩擦和磨损
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
80 mm
最大电缆直径
72 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转E6.800L.08.12.A
接头类型
没有C型槽
接头安装方式
A3
尺寸
收起

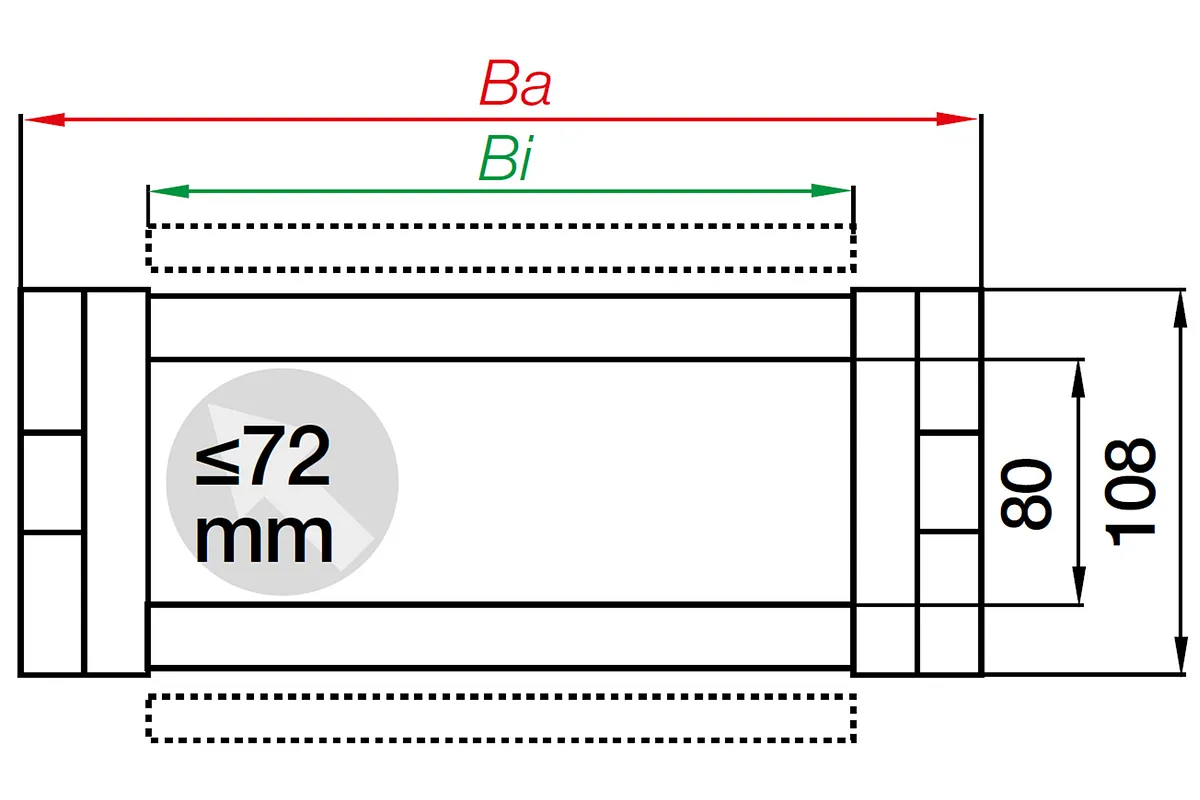

内高[Hi] [mm]
80 收起
内宽[Bi] [mm]
87 收起
外高Ha [mm]
108 收起
外宽[Ba] [mm]
115 收起
弯曲半径[R] [mm]
150 收起
节距 [mm]
65 收起
链节数/米
16 收起
最大电缆直径 [mm]
72 收起
H [mm]
516 收起
D [mm]
306 收起
K [mm]
605 收起
DeltaHF [mm]
100 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
2.5 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
25 收起
颜色
黑色 收起
e-chain® 拖链系统
E6 e-chains® 收起
重量【kg or kg/m】
3.1784864 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
其他信息和图表
收起
架空长度取决于X轴额外负载：架空长度（米），FLB/FLG，Y轴额外负载（千克/米），下限：行程S（米），FLB = 带准许凹陷的架空，FLG = 上层平直的架空
参考范例A：
额外负载 = 6[千克/米]
架空长度FLB = 1.8米
行程 = 3.6米
A = 移动端, B = 固定端
螺距: 65 mm
每米链节数: 16 左/1040 mm
行程: S
拖链长度s = S/2 + K
