E4.1拖链E4.350系列，沿内外半径均可打开，每个链节都配有横杆，坚固型
最大内高350mm-最大的工程塑料拖链舌榫设计，确保高度侧向稳定性和强度，适用于长行程和较长架空长度的应用极其适用于侧向安装应用降低噪音的“制动器”设计，并可选配橡胶减震器可提供ESD防静电版本
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
350 mm
最大电缆直径
315 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空

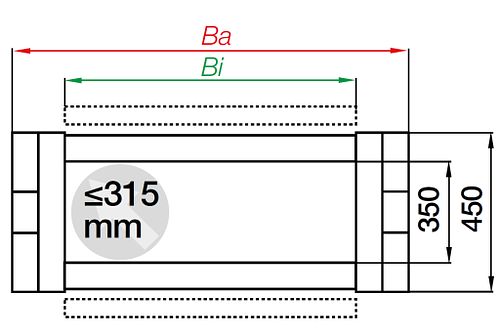

尺寸
收起
内高[Hi] [mm]
350 收起
内宽[Bi] [mm]
400 收起
外高Ha [mm]
450 收起
外宽[Ba] [mm]
540 收起
弯曲半径[R] [mm]
1000 收起
节距 [mm]
470 收起
链节数/米
2 收起
最大电缆直径 [mm]
315 收起
H [mm]
2450 收起
D [mm]
1930 收起
K [mm]
4085 收起
DeltaHF [mm]
150 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
3 收起
最大架空长度 [m]
6.2 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
600 收起
颜色
黑色 收起
e-chain® 拖链系统
E4.1 e-chains® 收起
重量【kg or kg/m】
61.9 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
0 收起
其他信息和图表
收起

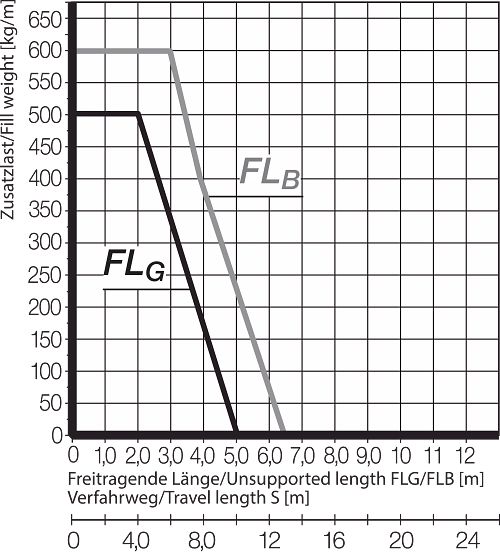

架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 400[千克/米]
架空长度FLB = 3,9米
行程 = 7,8米
A = 移动端，B = 固定端
分隔：每个链节470毫米
每米链节数：2（940毫米）
行程：S
拖链长度= S/2 + K
