E4.1拖链E4.112系列，沿内外半径均可打开，每个链节都配有横杆，坚固型
一个系列可用于几乎任何应用超大内高，舌榫设计，确保高度侧向稳定性和强度，适用于长行程和较长架空长度的应用极其适用于侧向安装应用可提供拓展链节-适用于需要极宽的拖链应用场景，最宽可达3米可提供拓展横杆-适用于大尺寸的介质管，最大可达270mm的介质管降低噪音的“制动器”设计，并可选配橡胶减震器可快速安装的内外链节，翻转外侧链接即可实现NC去应力
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
112 mm
最大电缆直径
100 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
钢制, 旋转E4.11210.1.34.VS.A3
接头类型
镀锌
接头安装方式
A3

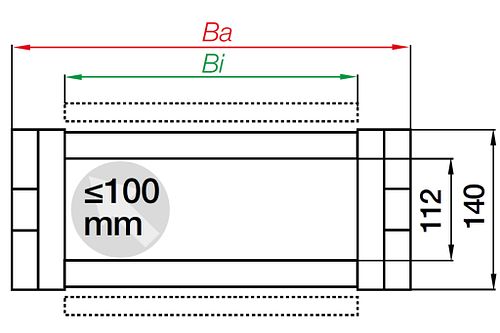

尺寸
收起
内高[Hi] [mm]
112 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
140 收起
外宽[Ba] [mm]
102 收起
弯曲半径[R] [mm]
1000 收起
节距 [mm]
143 收起
链节数/米
7 收起
最大电缆直径 [mm]
100 收起
H [mm]
2145 收起
D [mm]
1215 收起
K [mm]
3430 收起
DeltaHF [mm]
100 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
6.5 收起
最大长行程 [m]
450 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
85 收起
颜色
黑色 收起
e-chain® 拖链系统
E4.1 e-chains® 收起
重量【kg or kg/m】
7.7917 收起
二氧化碳排放当量（件） [kg]
6.7638 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
其他信息和图表
收起

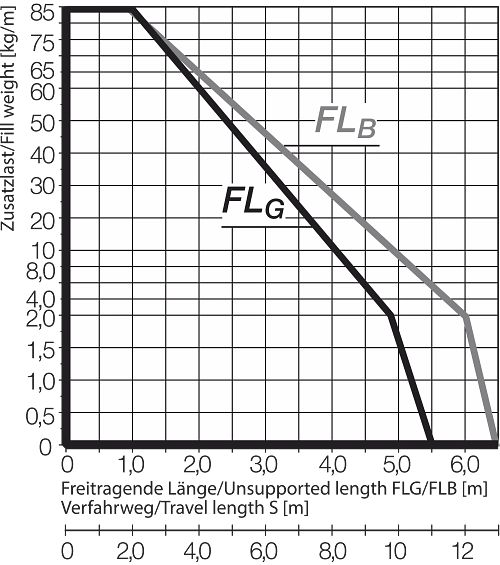

架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 6[千克/米]
架空长度FLB = 4,5米
行程 = 9,0米
A= 移动端, B= 固定端
螺距: 143 mm/链节
每米链节数: 7
行程: S
拖链长度 = S/2 + K
12米起至最长450米
拖链长度 = S/2+K2
长行程——滑动（最长450米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在10m到12m之间的，我们建议使用更大的架空拖链

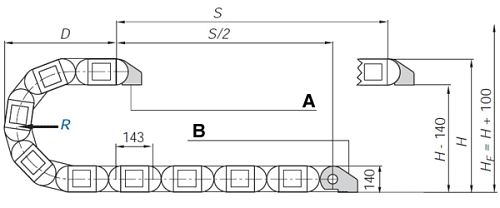

A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
