E2.1拖链E2i.48 系列，横杆可沿内半径方向从两侧打开
高性价比，与相同外高的E2/000系列拖链相比，E2.1系列重量更轻、内高更高保护管线：极光滑的表面确保最长的电缆寿命低噪音：优化的止动结构可有效运行时的噪音高稳定性：高锁紧里的孔销结构和横杆通用性连接：多款拖链接头可选，带或不带去应力元件对于架空应用，更高的强度；对于滑行应用，更长的使用寿命
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
48 mm
最大电缆直径
43.2 mm
打开原理
可从内径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转3050.34PZ.A3
接头类型
没有梳状板
接头安装方式
A3
尺寸
收起

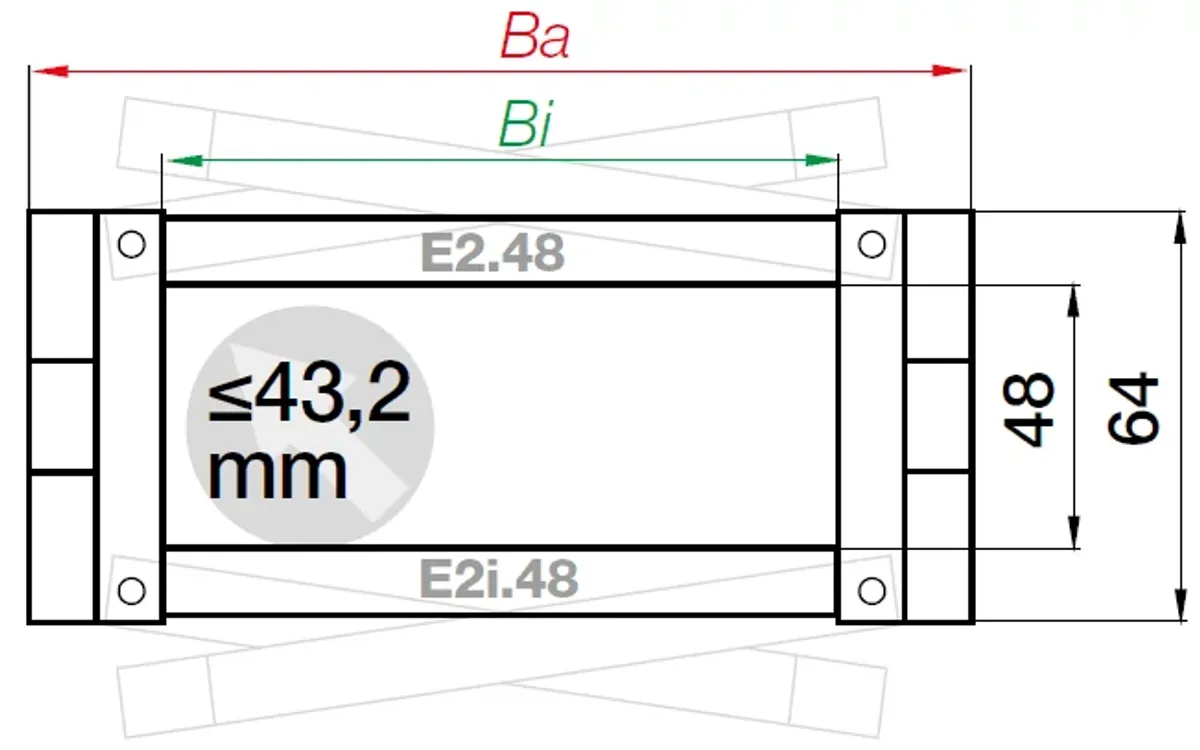

内高[Hi] [mm]
48 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
64 收起
外宽[Ba] [mm]
72 收起
弯曲半径[R] [mm]
75 收起
节距 [mm]
67 收起
链节数/米
15 收起
最大电缆直径 [mm]
43.2 收起
H [mm]
214 收起
D [mm]
208 收起
K [mm]
370 收起
H2 [mm]
214 收起
D2 [mm]
208 收起
K2 [mm]
370 收起
DeltaHF [mm]
40 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
3 收起
一般性能
收起
打开原理
可从内径打开 收起
最大填充重量 [kg/m]
15 收起
颜色
黑色 收起
e-chain® 拖链系统
E2.1系列拖链 收起
重量【kg or kg/m】
1.8528 收起
二氧化碳排放当量（件） [kg]
0.751 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
工作温度
收起
拖链内移动使用温度范围
-40°C to+120°C 收起
其他信息和图表
收起
架空长度取决于填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
A = 移动端，B = 固定端

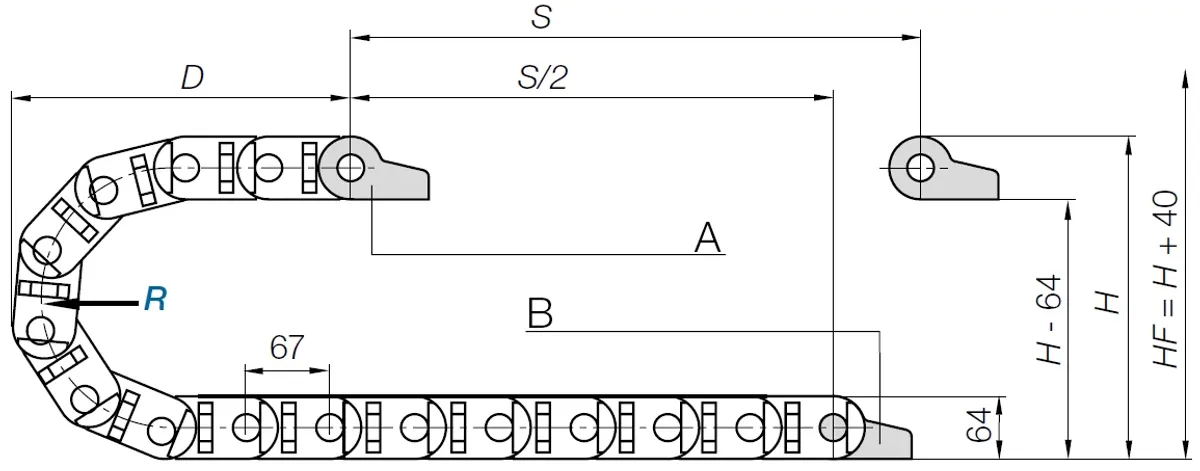

节距：67 毫米
每米链节数：15
行程：S
长度 = LK = S/2 + K
From 10m to max. 150m
Chain length = S/2 + K2
_x000D_
Long travel - gliding (up to max. 150m). Here the e-chain® is installed in a guide trough with the upper run gliding on the lower run. We recommend that the project for such a system be planned by our technicians. For travels of between 4.0m and 10m, we recommend a larger unsupported energy chain.
A1 = moving end
_x000D_
A2 = fixed end
_x000D_
A3 = guide trough with glide bar
_x000D_
A4 = guide trough without glide bar
_x000D_
A5 = total guide trough length
