拖链E2C.38系列丨不可打开丨内高：38mm
内高hi：26mm内宽Bi：38 - 77mm弯曲半径 R：48 - 250mm节距：46mm
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
38 mm
最大电缆直径
34.2 mm
打开原理
不可开启
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转2605.34PZ.A3
接头类型
没有梳状板
接头安装方式
A3

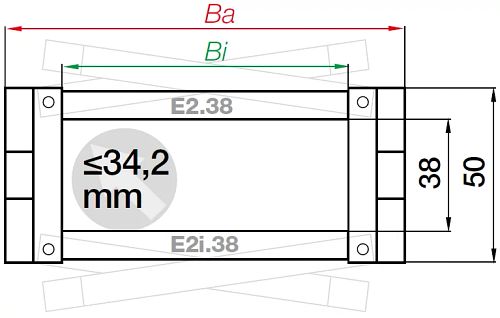

尺寸
收起
内高[Hi] [mm]
38 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
50 收起
外宽[Ba] [mm]
67 收起
弯曲半径[R] [mm]
63 收起
节距 [mm]
56 收起
链节数/米
18 收起
最大电缆直径 [mm]
34.2 收起
H [mm]
176 收起
D [mm]
172 收起
K [mm]
310 收起
H2 [mm]
126 收起
D2 [mm]
172 收起
K2 [mm]
336 收起
DeltaHF [mm]
35 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
2.75 收起
最大长行程 [m]
120 收起
一般性能
收起
打开原理
不可开启 收起
最大填充重量 [kg/m]
8 收起
颜色
黑色 收起
e-chain® 拖链系统
E2.1系列拖链 收起
重量【kg or kg/m】
1.2006 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
工作温度
收起
拖链内移动使用温度范围
-40°C to+120°C 收起
其他信息和图表
收起

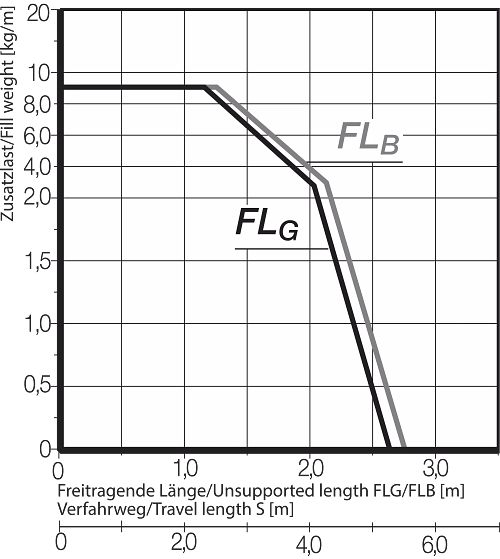

The unsupported length versus fill weight
X axis: Unsupported length in m FLB/FLG
Y axis: Fill weight in kg/m
Lower scale: Travel S in m
FLB = Unsupported with permitted sag
FLG = Unsupported with straight upper run
A = moving end, B = fixed end
Pitch: 56mm
Links per m: 18
Travel: S
e-chain length= S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
From 10m to max. 100m
Chain length = S/2 + K2
Long travel - gliding (up to max. 100m) Here the e-chain® upper run is gliding on the lower run in a guide trough. We recommend that the project for such a system be planned by our technicians. For travels of between 4.0m and 10m, we recommend a larger unsupported energy chain.
A1 = moving end
A2 = fixed end
A3 = guide trough with glide bar
A4 = guide trough without glide bar
A5 = total guide trough length
