拖链E2C.21系列丨一片式，不可打开丨内高：21.2mm
适用于高动态应用，安装空间极小高性价比，自重轻，低成本高稳定性：大尺寸易装配的销低噪音：一体化“制动器”设计降低静音坚固的限位块系统，高承载能力通用性连接：拖链接头可选去应力元件和快速法兰
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
21.2 mm
最大电缆直径
18 mm
打开原理
不可开启
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转14025.34PZ.A3
接头类型
有梳状板
接头安装方式
A3

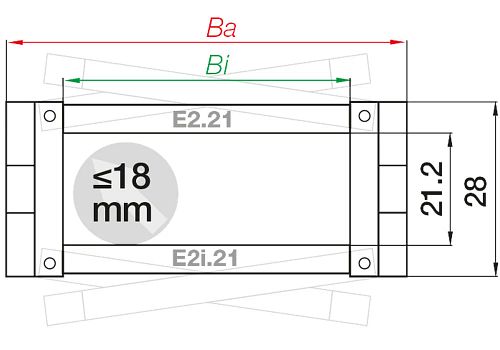

尺寸
收起
内高[Hi] [mm]
21.2 收起
内宽[Bi] [mm]
25 收起
外高Ha [mm]
28 收起
外宽[Ba] [mm]
38.8 收起
弯曲半径[R] [mm]
35 收起
节距 [mm]
33.3 收起
链节数/米
30 收起
最大电缆直径 [mm]
18 收起
H [mm]
98 收起
D [mm]
99 收起
K [mm]
180 收起
H2 [mm]
70 收起
D2 [mm]
99 收起
K2 [mm]
167 收起
DeltaHF [mm]
25 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
1.75 收起
最大长行程 [m]
75 收起
一般性能
收起
打开原理
不可开启 收起
最大填充重量 [kg/m]
2 收起
颜色
黑色 收起
e-chain® 拖链系统
E2.1系列拖链 收起
重量【kg or kg/m】
0.5199 收起
二氧化碳排放当量（件） [kg]
0.105 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
工作温度
收起
拖链内移动使用温度范围
-40°C to+120°C 收起
其他信息和图表
收起
The unsupported length versus fill weight
X axis: Unsupported length in m FLB/FLG
Y axis: Fill weight in kg/m
Lower scale: Travel S in m
FLB = Unsupported with permitted sag
FLG = Unsupported with straight upper run
A = moving end, B = fixed end
Pitch: 33.3mm
Links per m: 30
Travel: S
e-chain® length= S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
From 10m to max. 75m
Chain length = S/2 + K2
Long travel - gliding (up to max. 100m) Here the e-chain® upper run is gliding on the lower run in a guide trough. We recommend that the project for such a system be planned by our technicians. For travels of between 4.0m and 10m, we recommend a larger unsupported energy chain.
A1 = moving end
A2 = fixed end
A3 = guide trough with glide bar
A4 = guide trough without glide bar
A5 = total guide trough length
