E2C.10L系列丨不可打开，环保材料制成丨内高：10mm
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
10 mm
最大电缆直径
8 mm
打开原理
不可开启
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转E2.100L.06.34PZ.A3
接头类型
有梳状板
接头安装方式
A3
技术参数
收起
最大推拉力 [N]
150 收起
最大架空长度 [m]
0.75 收起
拖链宽度指数
06 收起
最大填充重量 [kg/m]
0.7 收起
链节数/米
50 收起

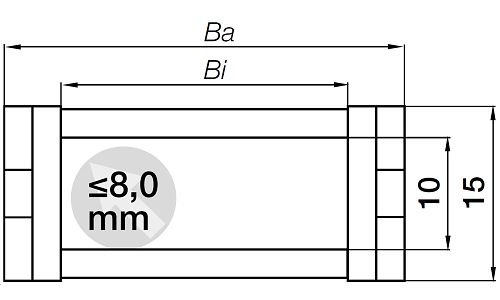

尺寸
收起
内宽[Bi] [mm]
6 收起
弯曲半径[R] [mm]
18 收起
内高[Hi] [mm]
10 收起
DeltaHF [mm]
10 收起
节距 [mm]
20 收起
D [mm]
54 收起
H [mm]
48 收起
K [mm]
100 收起
净空高度 [mm]
10 收起
最大电缆直径 [mm]
8 收起
外宽[Ba] [mm]
10.7 收起
外高Ha [mm]
12 收起
HF [mm]
58 收起
重量
收起
每节重量 [g]
1.65 收起
一般性能
收起
∆固定端
Requirements
用于密闭的安装空间,易于安装 收起
新品
Colour index
0 收起
设计拖链/拖管
拖链 收起
Brand name
e-chain 收起
标准分隔片
E2.10.2 收起
拖链系列和拖链宽度
E2C.10L.06 收起
Design principle
,方便型设计 收起
e-chain® 拖链系统
E2.1 微型拖链 收起
颜色
黑色 收起
打开原理
不可开启 收起
动态信息
收起
垂直站立最大加速度 [m/s²]
25 收起
架空最大速度 [m/s]
50 收起
安全塌腰FLB最大加速度 [m/s²]
6 收起
拖链内移动最高使用温度 [°C]
120 收起
滑行最大速度 [m/s]
10 收起
滑行最大加速度 [m/s²]
50 收起
悬挂最大速度 [m/s]
10 收起
悬挂最大加速度 [m/s²]
25 收起
安全塌腰FLB最大速度 [m/s]
3 收起
直线架空FLG最大加速度 [m/s²]
200 收起
拖链内移动最低使用温度 [°C]
-40 收起
架空最大加速度 [m/s²]
200 收起
直线架空FLG最大速度 [m/s]
10 收起
垂直站立最大速度 [m/s]
10 收起
滑行最大速度 [m/s]
10 收起
应用要求-行业标准证书
收起
架空
其他信息和图表
收起

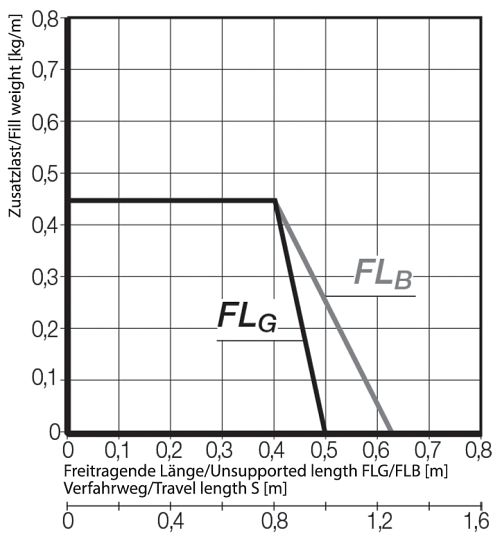

The unsupported length depends on fill weight
X axis: unsupported length in m FLB/FLG
Y axis: fill weight in kg/m
Lower scale: travel S in m
FLB = unsupported with permissible sag
FLG = unsupported with straight upper run
