方便型拖链E26系列，沿外半径方向装配的分离式横杆
方便型设计-无需打开或闭合横杆即可轻松压入管线高性价比，低成本易于装配阻燃等级：UL94-V2D等级适用于无尘室应用
产品代码

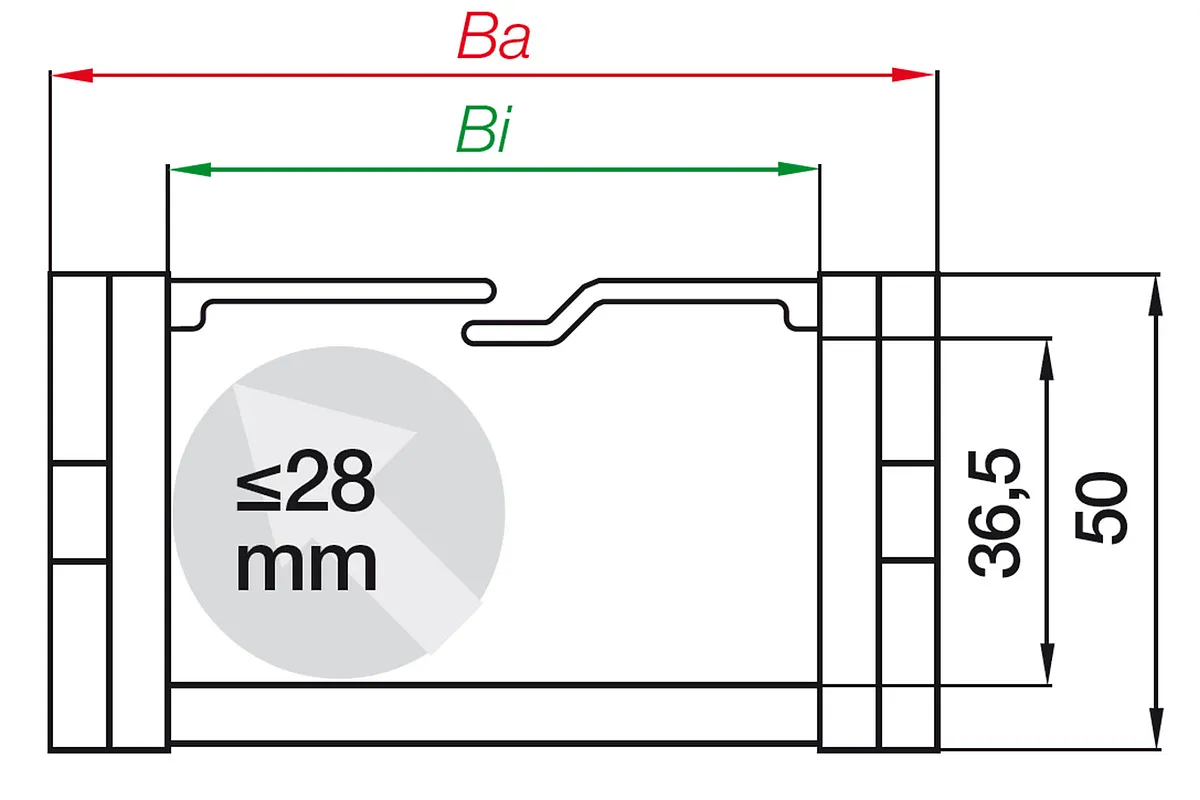

内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
36.5 mm
最大电缆直径
28 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
尺寸
收起
内高[Hi] [mm]
36.5 收起
内宽[Bi] [mm]
75 收起
外高Ha [mm]
50 收起
外宽[Ba] [mm]
92 收起
弯曲半径[R] [mm]
75 收起
节距 [mm]
56 收起
链节数/米
18 收起
最大电缆直径 [mm]
28 收起
H [mm]
200 收起
D [mm]
184 收起
K [mm]
350 收起
DeltaHF [mm]
35 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
2 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
4 收起
颜色
黑色 收起
e-chain® 拖链系统
方便型拖链 收起
重量【kg or kg/m】
0.96876 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
3 收起
其他信息和图表
收起
架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
开放的横杆在打开装置处重叠
A=移动端，B=固定端
节距：56毫米
每米链节数：18
行程：S
拖链长度= S/2 + K
