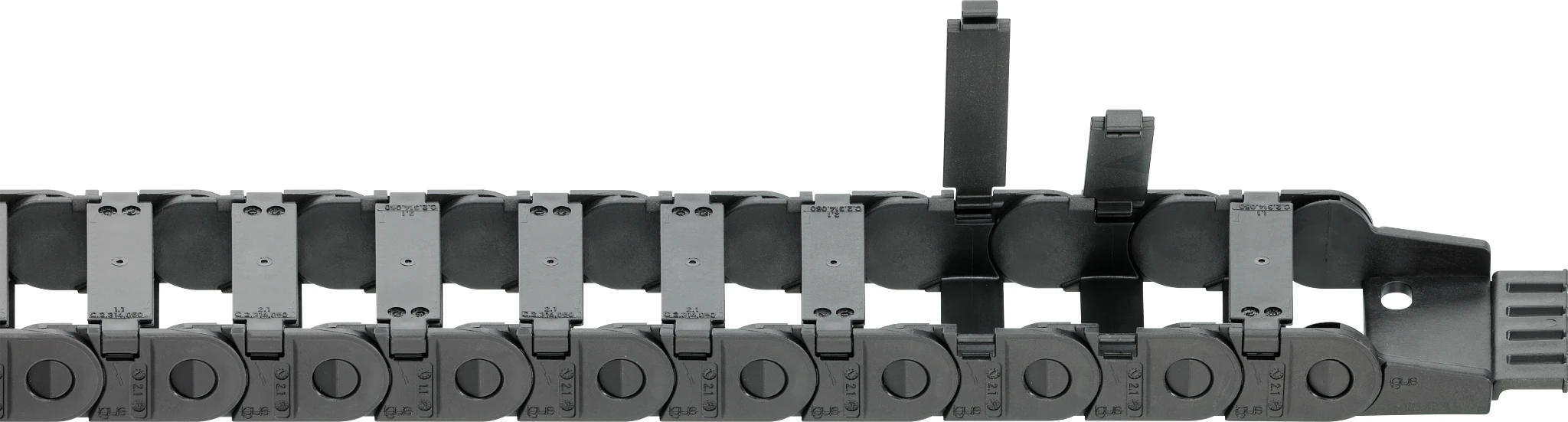

E2.17系列，横杆沿外半径打开，内高17mm
适用于高动态应用，安装空间极小高性价比，自重轻，低成本高稳定性：大尺寸易装配的销低噪音：一体化“制动器”设计降低静音坚固的限位块系统，高承载能力通用性连接：拖链接头可选去应力元件和快速法兰
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
17 mm
最大电缆直径
14 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转1015.34P.A3
接头类型
没有梳状板
接头安装方式
A3

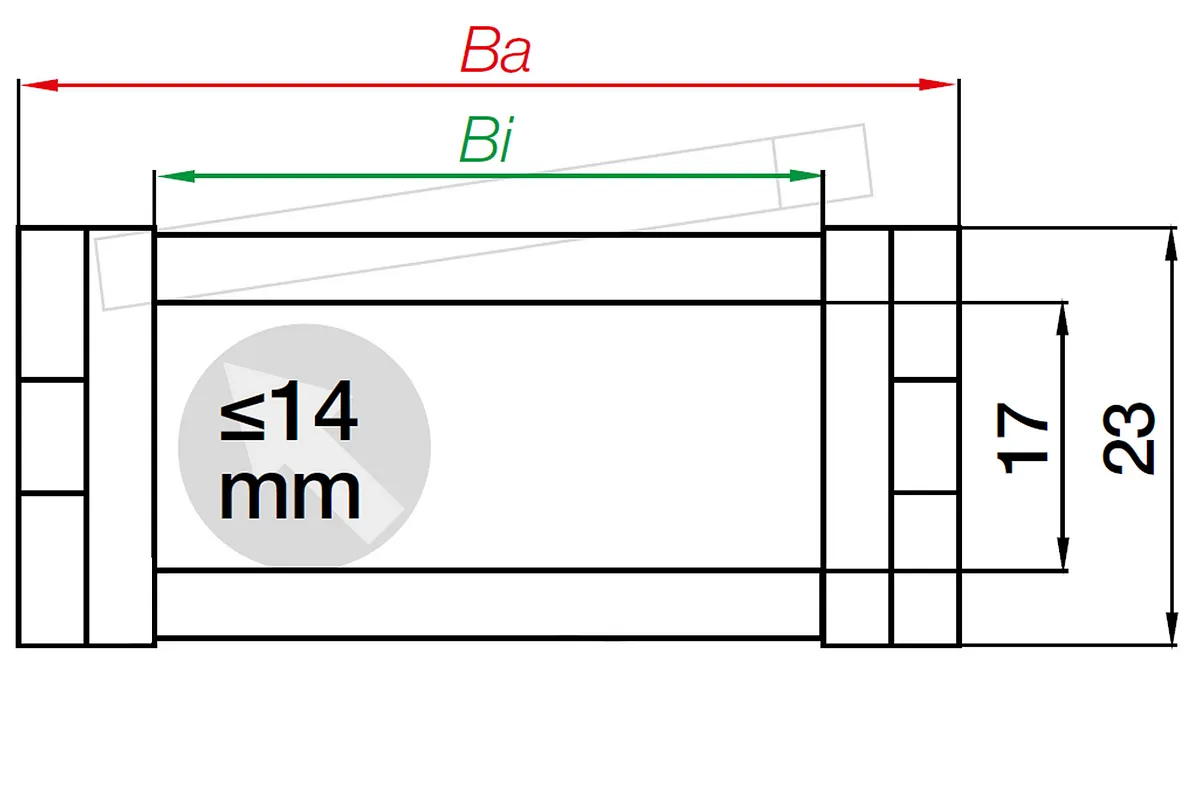

尺寸
收起
内高[Hi] [mm]
17 收起
内宽[Bi] [mm]
15 收起
外高Ha [mm]
23 收起
外宽[Ba] [mm]
26.1 收起
弯曲半径[R] [mm]
28 收起
节距 [mm]
30.5 收起
链节数/米
33 收起
最大电缆直径 [mm]
14 收起
H [mm]
79 收起
D [mm]
85 收起
K [mm]
150 收起
H2 [mm]
56 收起
D2 [mm]
93 收起
K2 [mm]
153 收起
DeltaHF [mm]
20 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
1.2 收起
最大长行程 [m]
40 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
1.5 收起
颜色
黑色 收起
e-chain® 拖链系统
E2.1 micro 收起
重量【kg or kg/m】
0.33198 收起
二氧化碳排放当量（件） [kg]
0.061 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
3 收起
工作温度
收起
拖链内移动使用温度范围
-40°C to+120°C 收起
其他信息和图表
收起
The unsupported length depends on fill weight
X axis: unsupported length in m FLB/FLG
Y axis: fill weight in kg/m
Lower scale: travel S in m
FLB = unsupported with permissible sag
FLG = unsupported with straight upper run

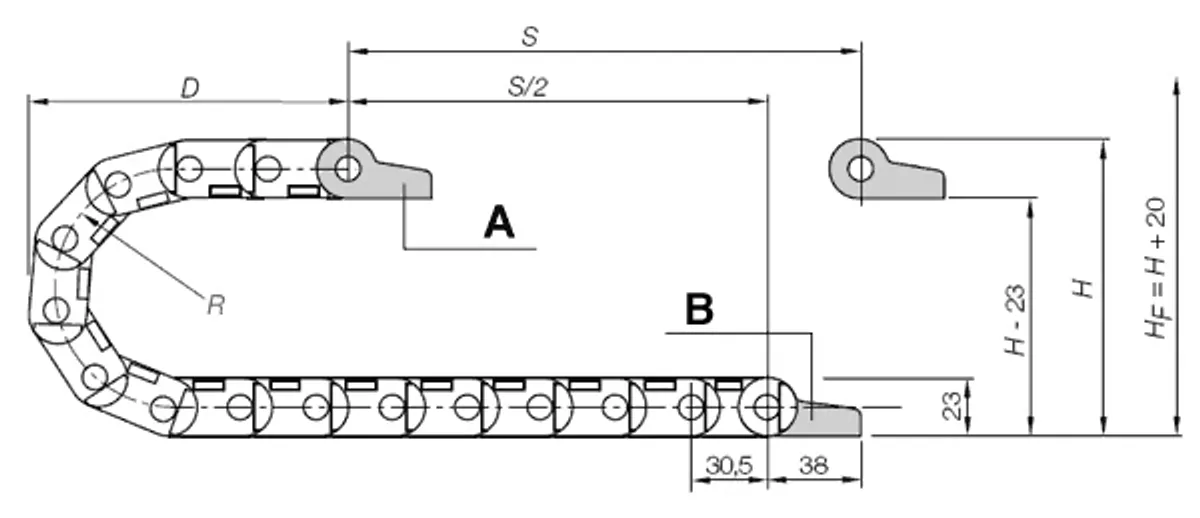

A = Moving end, B = Fixed end
Pitch: 30.3mm
Chain links per m: 33
Travel: S
Chain length = S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
