4040HD系列拖链，每个链节均有横杆的拖链，“重载型”，适用于长行程
重载拖链，适用于长行程和高负载稳固的舌榫设计，扛扭转强度极高坚固的钢制接头 滑行表面大，低磨损，延长拖链使用寿命
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
56 mm
最大电缆直径
50 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
不锈钢, 旋转40400HD.12.2.VS.E
接头类型
14301
接头安装方式
A2

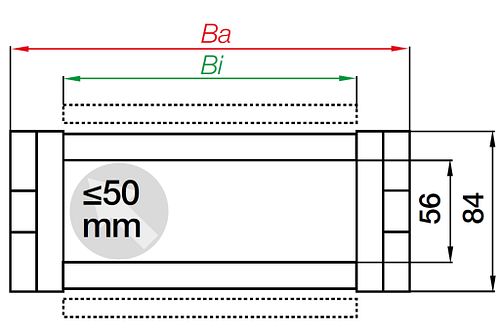

尺寸
收起
内高[Hi] [mm]
56 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
84 收起
外宽[Ba] [mm]
104 收起
弯曲半径[R] [mm]
135 收起
节距 [mm]
91 收起
链节数/米
11 收起
最大电缆直径 [mm]
50 收起
H [mm]
354 收起
D [mm]
314 收起
K [mm]
610 收起
H2 [mm]
266 收起
D2 [mm]
390 收起
K2 [mm]
728 收起
DeltaHF [mm]
50 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
4.5 收起
最大长行程 [m]
350 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
50 收起
颜色
黑色 收起
e-chain® 拖链系统
E4 e-chains® 收起
重量【kg or kg/m】
4.81602 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
其他信息和图表
收起

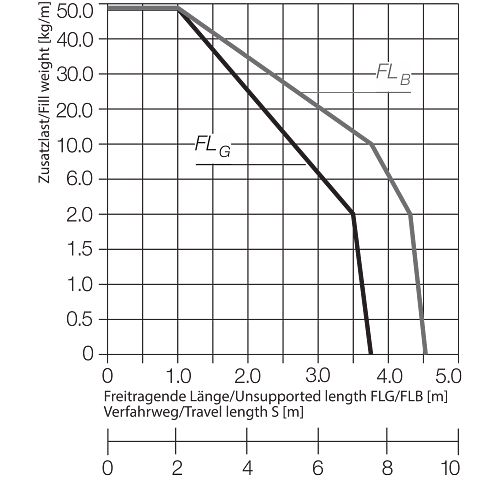

架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空

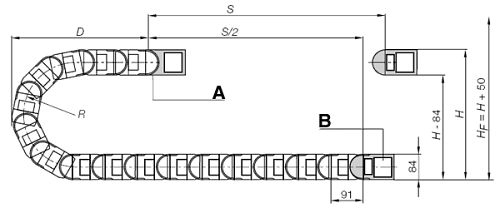

A = 移动端，B = 固定端
节距：每个链节 91 毫米
每米链节数：11
行程：S
拖链长度= S/2 + K
10米起至最长350米
拖链长度 = S/2+K2
长行程——滑动（最长350米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在4,0m到10m之间的，我们建议使用更大的架空拖链
A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
