拉链式拖链15系列，横杆可沿外半径方向拉链式打开
小节距，坚韧的拉链带和坚固的链节，适用高加速度的应用小节距，低噪音，平滑运行易于装配
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
17 mm
最大电缆直径
15 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转1015.34P.A3
接头类型
没有梳状板
接头安装方式
A3

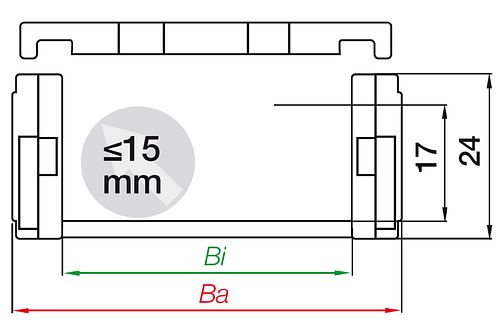

尺寸
收起
内高[Hi] [mm]
17 收起
内宽[Bi] [mm]
15 收起
外高Ha [mm]
24 收起
外宽[Ba] [mm]
26 收起
弯曲半径[R] [mm]
38 收起
节距 [mm]
30.5 收起
链节数/米
33 收起
最大电缆直径 [mm]
15 收起
H [mm]
99 收起
D [mm]
95 收起
K [mm]
185 收起
K2 [mm]
183 收起
DeltaHF [mm]
20 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
1.2 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
1.5 收起
颜色
黑色 收起
e-chain® 拖链系统
拉链式拖链 收起
重量【kg or kg/m】
0.33858 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
其他信息和图表
收起

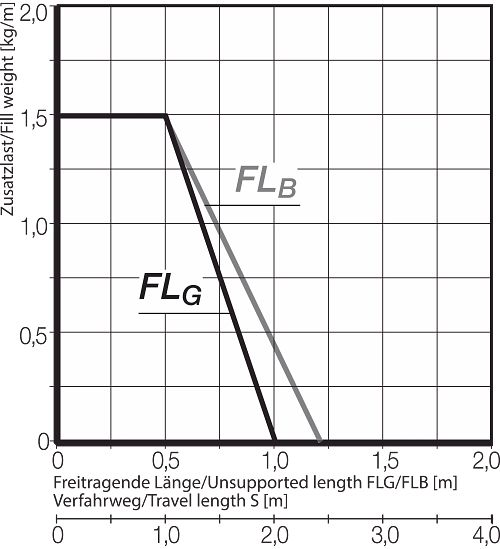

The unsupported length versus fill weight
X axis: Unsupported length in m FLB/FLG
Y axis: Fill weight in kg/m
Lower scale: Travel S in m
FLB = Unsupported with permitted sag
FLG = Unsupported with straight upper run

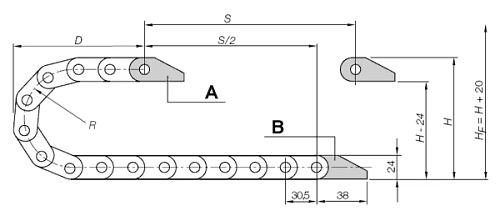

A = Moving end, B = Fixed end
Pitch: 30.5mm
Chain links per m: 33
Travel: S
Chain length = S/2 + K
K = Surcharge for bending radius for e-chain length calculation in mm
Note: Chain length for the e-chain links is rounded up, as there are no half links.
