E4/轻型拖链15050系列，每个链节均装配横杆，可沿内外半径方向拆卸
全能型大尺寸内高且重量轻高强度：大舌榫设计低噪音运行：可选配橡胶减震器精确分隔：标有刻度带槽口的横杆 拓展链节- 适用于需要极宽的拖链场合，最宽可达3.0m固定宽度的拓展横杆-最大可放270mm的介质管特别适用短行程，悬挂和小型站立应用
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
80 mm
最大电缆直径
72 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转150500.05.12.A
接头类型
没有C型槽
接头安装方式
A3
尺寸
收起
内高[Hi] [mm]
80 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
108 收起
外宽[Ba] [mm]
80 收起
弯曲半径[R] [mm]
150 收起
节距 [mm]
91 收起
链节数/米
11 收起
最大电缆直径 [mm]
72 收起
H [mm]
408 收起
D [mm]
341 收起
K [mm]
655 收起
H2 [mm]
242 收起
D2 [mm]
550 收起
K2 [mm]
910 收起
DeltaHF [mm]
60 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
4.6 收起
最大长行程 [m]
250 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
55 收起
颜色
黑色 收起
e-chain® 拖链系统
E4轻型拖链 收起
重量【kg or kg/m】
3.70304 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
5 收起
其他信息和图表
收起
架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 10[千克/米]
架空长度FLB = 2,25米
行程 = 4,5米

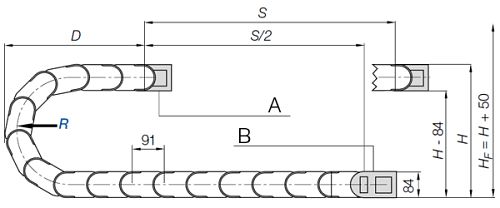

A = 移动端，B = 固定端
节距：每个链节 91 毫米
每米链节数：11
行程：S
拖链长度= S/2 + K
12米起至最长250米
拖链长度 = S/2+K2
长行程——滑动（最长250米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在9,0m到12m之间的，我们建议使用更大的架空拖链
A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
