拉链式拖链系统 15系列 基于拉链式设计，可轻松实现装填，安静运行和内部分隔 內寬: 17
尺寸
收起
内高[Hi] [mm]
17 收起
内宽[Bi] [mm]
15 收起
外高Ha [mm]
24 收起
外宽[Ba] [mm]
26 收起
弯曲半径[R] [mm]
38 收起
节距 [mm]
30.5 收起
链节数/米
33 收起
最大电缆直径 [mm]
15 收起
H [mm]
99 收起
D [mm]
95 收起
K [mm]
185 收起
K2 [mm]
183 收起
DeltaHF [mm]
20 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
1.2 收起
最大长行程 [m]
50 收起
一般性能
收起
打开原理
拉链式开启 收起
最大填充重量 [kg/m]
1.5 收起
e-chain® 拖链系统
拉链式拖链 收起
重量【kg or kg/m】
0.34221 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
10 收起
其他信息和图表
收起
架空长度与填充重量
X 轴：架空长度（米）FLB/FLG
Y 轴：填充重量（千克/米）
刻度下段：行程 S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空

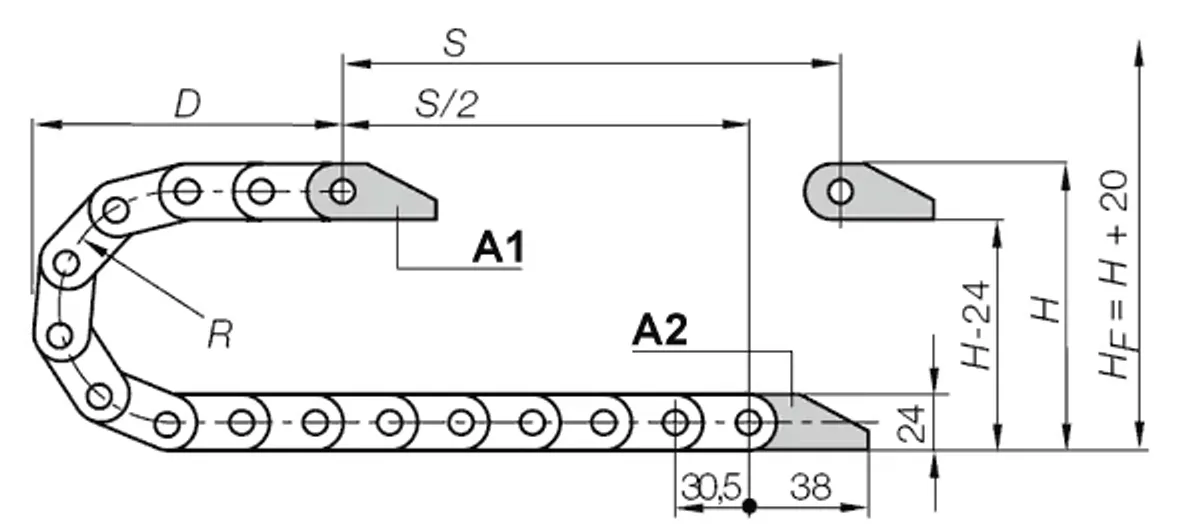

A=移动端, B=固定端
螺距: 30, 5 mm
每米链节数: 33
行程: S
拖链长度 = S/2 + K
