E4/轻型拖链14040系列，每个链节均装配横杆，可沿内外半径方向拆卸
全能型-适用于恶劣工况的应用特别适用短行程，悬挂和小型站立应用大尺寸内高且重量轻高强度：大舌榫设计低噪音运行：可选配橡胶减震器精确分隔：标有刻度带槽口的横杆 可供拓展链节-适用于需要极宽拖链的场合，最宽可达3.0m固定宽度的拓展横杆-最大可放245mm的介质管
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
56 mm
最大电缆直径
50 mm
打开原理
可沿内外半径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
KMA接头, 旋转141400.05.12.A
接头类型
没有C型槽
接头安装方式
A3

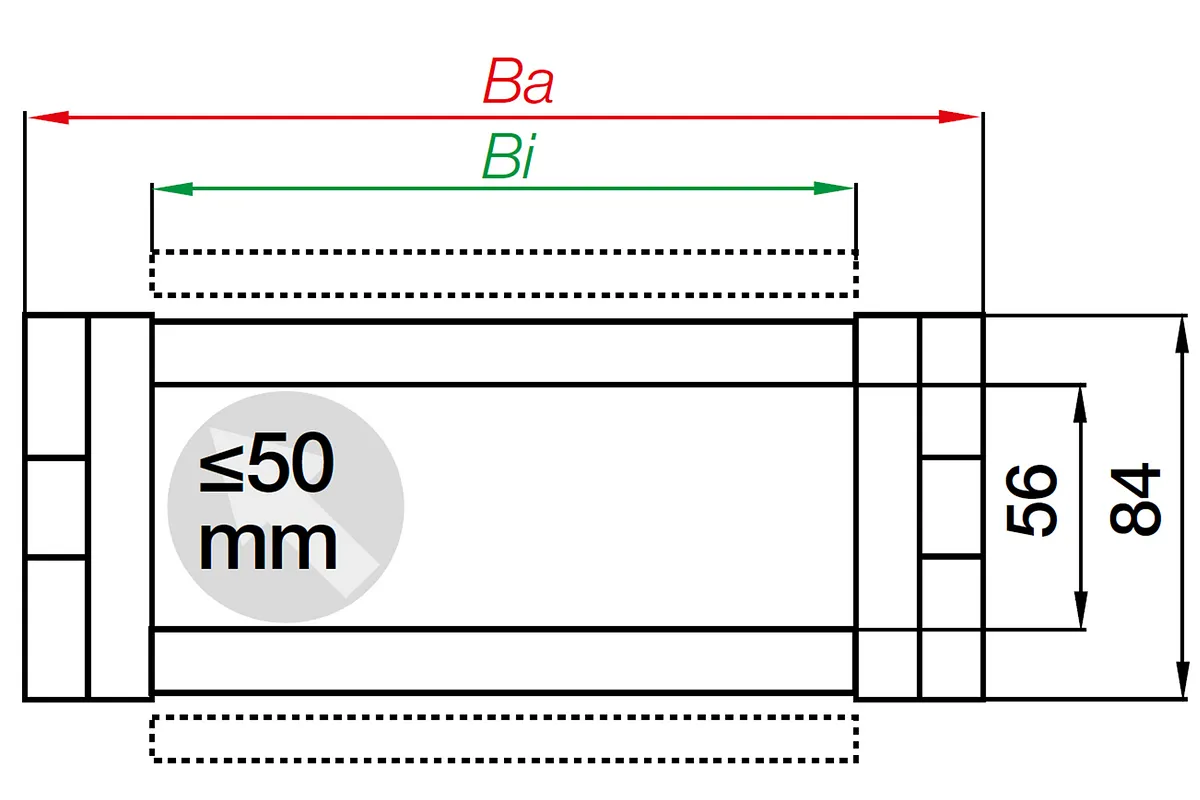

尺寸
收起
内高[Hi] [mm]
56 收起
内宽[Bi] [mm]
50 收起
外高Ha [mm]
84 收起
外宽[Ba] [mm]
76 收起
弯曲半径[R] [mm]
135 收起
节距 [mm]
91 收起
链节数/米
11 收起
最大电缆直径 [mm]
50 收起
H [mm]
354 收起
D [mm]
314 收起
K [mm]
610 收起
H2 [mm]
266 收起
D2 [mm]
390 收起
K2 [mm]
728 收起
DeltaHF [mm]
50 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
4 收起
最大长行程 [m]
150 收起
一般性能
收起
打开原理
可沿内外半径打开 收起
最大填充重量 [kg/m]
40 收起
颜色
黑色 收起
e-chain® 拖链系统
E4轻型拖链 收起
重量【kg or kg/m】
2.48072 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
5 收起
其他信息和图表
收起
架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 10[千克/米]
架空长度FLB = 2,75米
行程 = 5,5米
A = 移动端，B = 固定端
节距：每个链节 91 毫米
每米链节数：11
行程：S
拖链长度= S/2 + K
12米起至最长150米
拖链长度 = S/2+K2
长行程——滑动（最长150米）
在此情况下，拖链上层通过导槽在下层上滑动。我们建议由我们的技术人员为您的此类系统进行项目规划。 对于行程在8,0m到12m之间的，我们建议使用更大的架空拖链
A1 = 移动端
A2 = 固定端
A3 = 带滑轨的导槽
A4 = 无滑轨的导槽
A5 = 导槽总长度
