E2迷你拖链11.031系列，一片式设计，横杆不可打开
大内高，不对称的设计抗扭外壳耐污垢一片式设计，横杆不可打开
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
23 mm
最大电缆直径
21 mm
打开原理
不可开启
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转11.031.12PZ.A2
接头类型
有梳状板
接头安装方式
A2

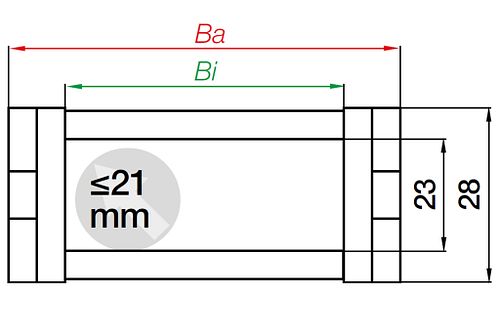

尺寸
收起
内高[Hi] [mm]
23 收起
内宽[Bi] [mm]
31 收起
外高Ha [mm]
28 收起
外宽[Ba] [mm]
41.2 收起
弯曲半径[R] [mm]
70 收起
节距 [mm]
30.5 收起
链节数/米
33 收起
最大电缆直径 [mm]
21 收起
H [mm]
173 收起
D [mm]
132 收起
K [mm]
285 收起
DeltaHF [mm]
20 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
1.35 收起
一般性能
收起
打开原理
不可开启 收起
最大填充重量 [kg/m]
1.5 收起
颜色
黑色 收起
e-chain® 拖链系统
E2迷你拖链 收起
重量【kg or kg/m】
0.4158 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
滑行最大速度 [m/s]
3 收起
其他信息和图表
收起

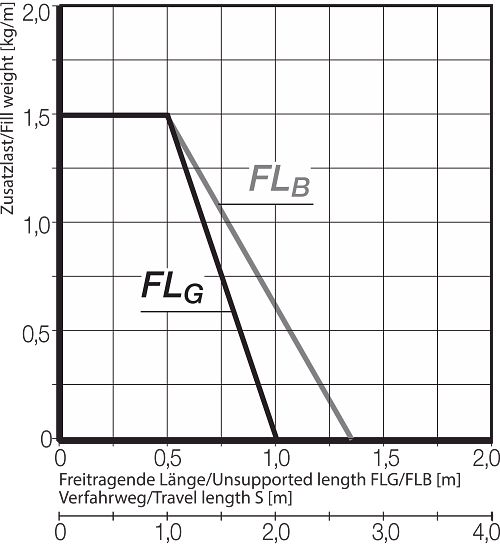

架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 0,75[千克/米]
架空长度FLB = 0,9米
行程 = 1,8米

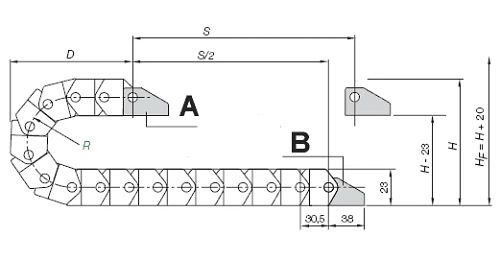

螺距: 30,5 mm
每米链节数: 33
行程: S
拖链长度 = S/2 + K
A = 移动端
B = 固定端
