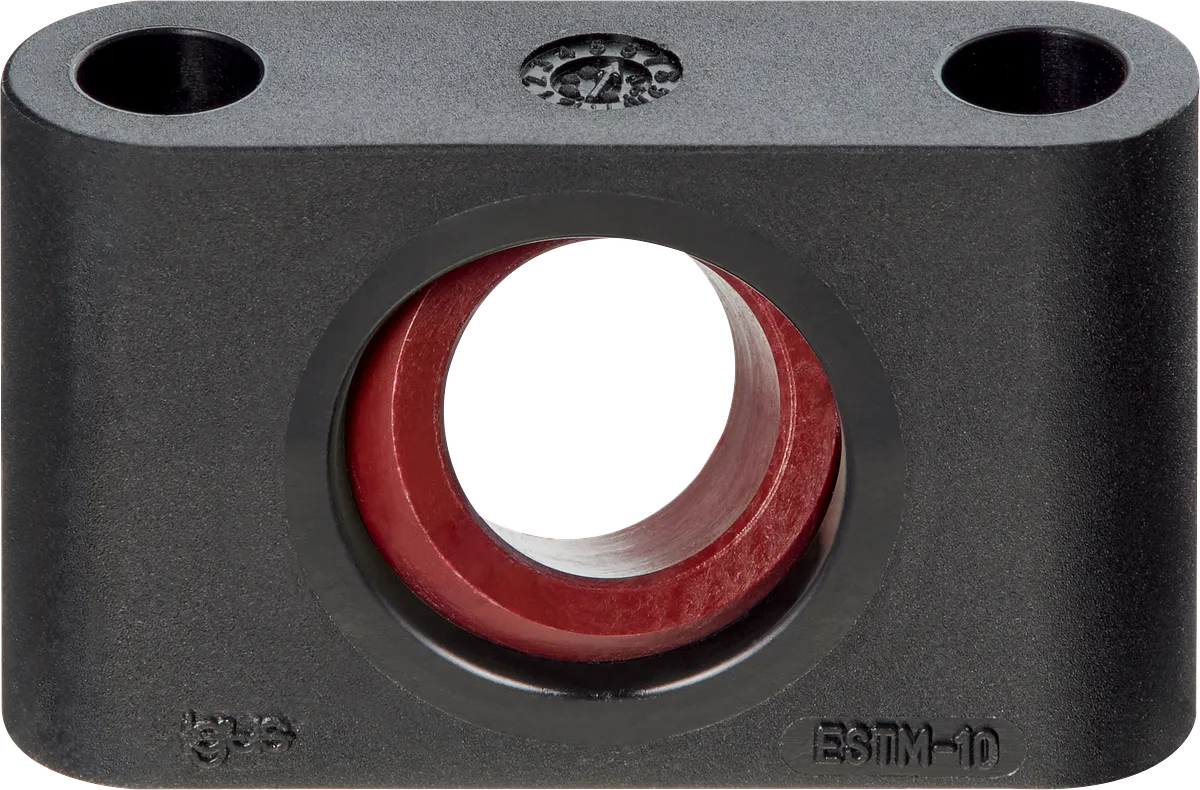

基座轴承，ESTM，igubal®，毫米
- 尺寸系列E符合DIN ISO 12240标准
- 轴承座材料：igumid G
- 节省空间，易于安装
- 免维护，自润滑
产品代码
Ø d1 [mm]
球体材料

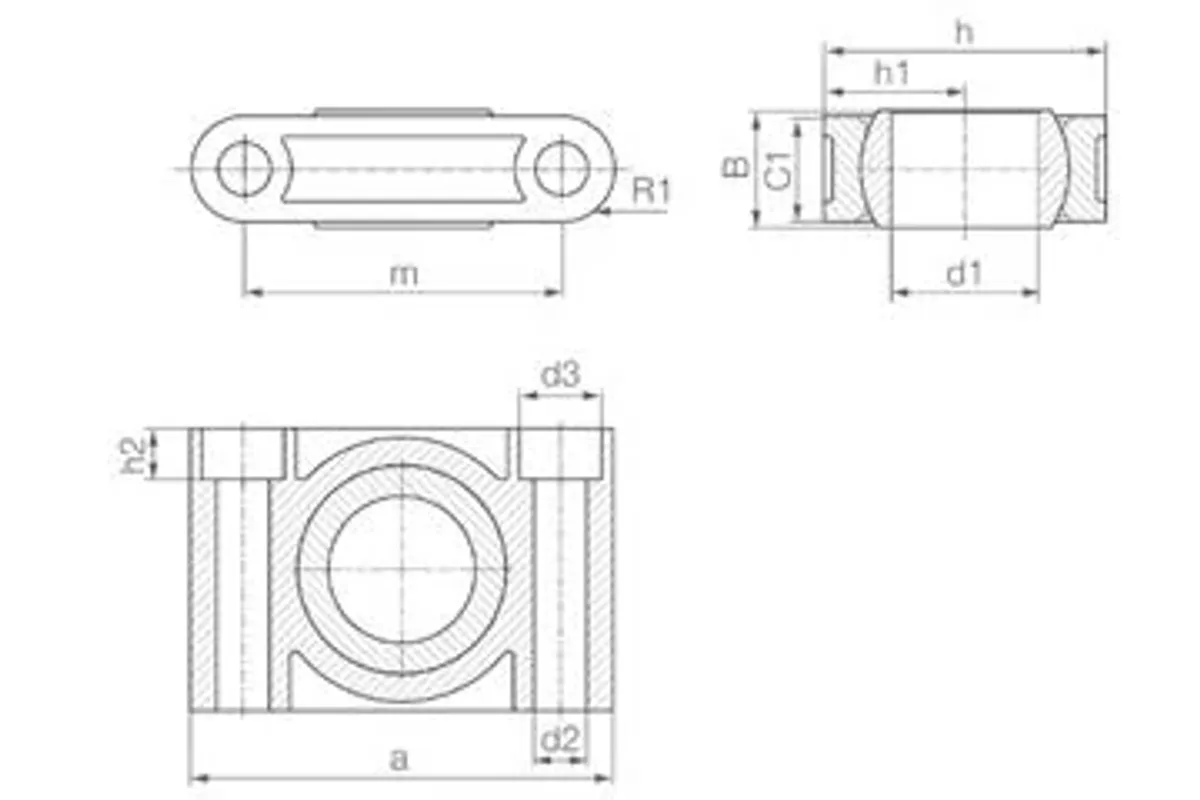

尺寸
收起
h [mm]
19 收起
m [mm]
22 收起
a [mm]
31 收起
Ø d1 [mm]
8 收起
h1 [mm]
9.5 收起
R1 [mm]
4.5 收起
C1 [mm]
9 收起
B [mm]
8 收起
d2
4.5 收起
生产和安装公差
收起
d1公差
E10 收起
推荐轴公差
收起
一般性能
收起
球体材料
iglidur® R 收起
尺寸系列
E系列，根据DIN ISO 12240 标准 收起
最大摆动角度 [°]
22 收起
机械性能
收起
最大径向静态负载，短期 [N]
4300 收起
最大径向静态负载，长期 [N]
2150 收起
最大静态径向拉伸应力，短期 [N]
2500 收起
最大静态径向拉伸应力，长期 [N]
1250 收起
最大轴向静态负载，短期 [N]
600 收起
最大轴向静态负载，长期 [N]
300 收起
最大摆动角度 [°]
22 收起
最大紧固扭矩，安装 [Nm]
1.3 收起
