iglidur® 回转环，PRT-01，铝制外壳，外齿轮
- 外圈齿形有4种类型可选
- 完全免维护
- 易安装和可更换的滑片
- 耐磨损
- 适用于非常高的负载和高硬度
- 铝制的基座和带齿外圈
- iglidur® J制成的可更换、免维护的滑动元件（可选配其他iglidur材料）
产品代码
d [mm]
PRT齿型

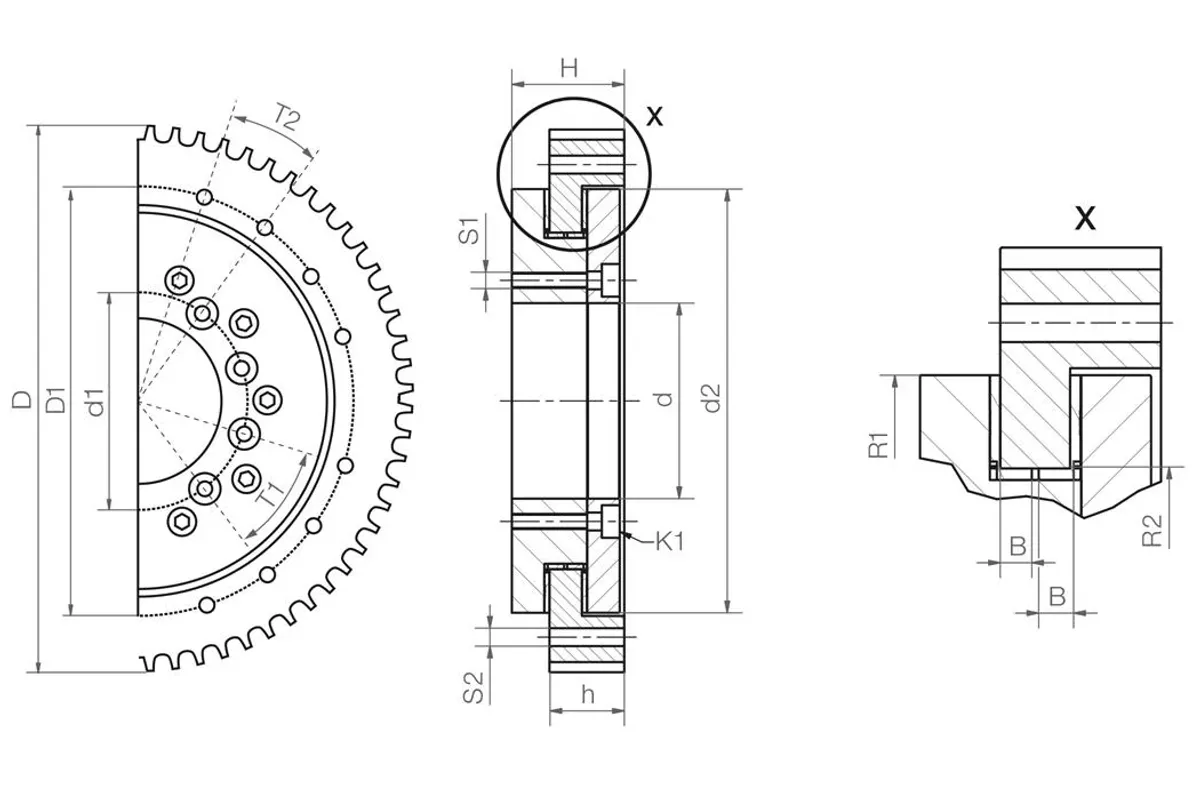

尺寸
收起
D [mm]
189.2 收起
D1 [mm]
170 收起
d1 [mm]
112 收起
d [mm]
100 收起
Ø d2 [mm]
160 收起
h [mm]
25 收起
T1
12x30° 收起
T2
16x22,5° 收起
S2
5,5 收起
S1
M5 收起
K1
ISO 4762 M6 收起
R1 [mm]
80 收起
R2 [mm]
69 收起
B [mm]
5.5 收起
PRT齿型
齿带形状AT10 收起
一般性能
收起
重量 [g]
1506.585 收起
基座材料
铝 收起
M4螺纹（安装环）
大安装环
垫片安装环
驱动销
螺母槽
机械性能
收起
轴向静态负载 [N]
55000 收起
轴向动态负载 [N]
16000 收起
径向静态负载 [N]
16000 收起
径向动态负载 [N]
5000 收起
干运行转速[rpm]
150 收起
最大允许倾斜力矩 [Nm]
1500 收起
工作温度
收起
连续运行时的最高温度 [°C]
90 收起
工作温度下限 [°C]
-50 收起
应用要求-行业标准证书
收起
符合 FDA 标准
符合欧盟 10/2011 标准
