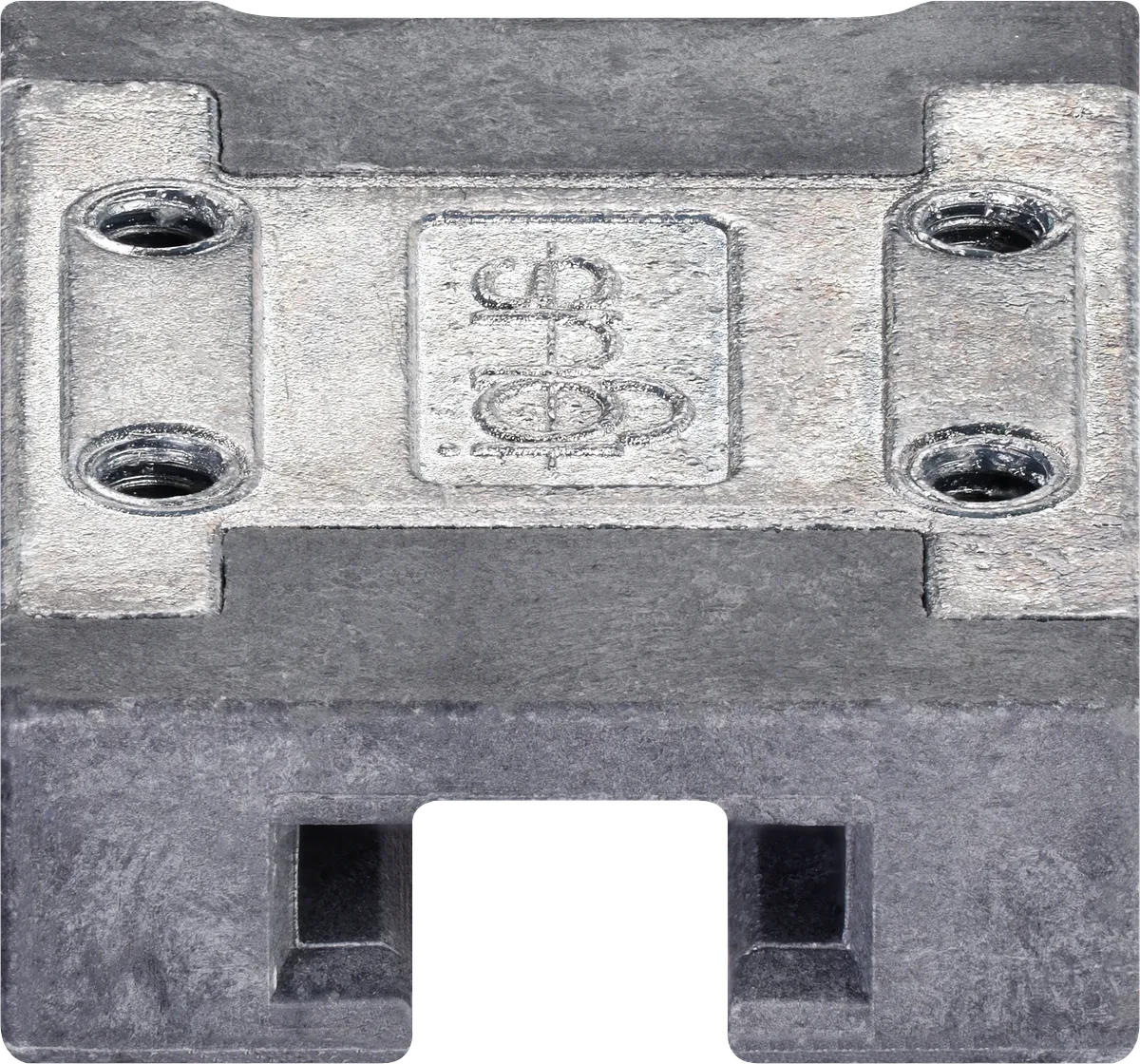

drylin® T 直线滑动轴承微型导向滑块 TW-04
- 04 系列的 drylin® T 直线滑动轴承超薄直线滑块
- 坚固型
- 易于安装
- 固定滑动元件
- 预设轴承间隙
- 可配置为 y 和 z 轴向的浮动轴承型号
- 材料：锌压铸外壳
- iglidur® J滑动元件，安装：TW-04-07, TW-04-07-LLZ：iglidur® J200
产品代码
安装尺寸
浮动式轴承
尺寸
收起
H [mm]
8 收起
A [mm]
17 收起
C [mm]
23 收起
A1 [mm]
5 收起
A2 [mm]
12 收起
C1 [mm]
21 收起
C2 [mm]
8 收起
H1 [mm]
1.5 收起
螺纹K2
M2 收起
生产和安装公差
收起
H公差
±0,25 mm 收起
A1公差
±0.35 mm 收起
H1公差
±0.35 mm 收起
一般性能
收起
安装尺寸
04-07 收起
浮动式轴承
无 收起
机械性能
收起
静载荷Coy [N]
200 收起
