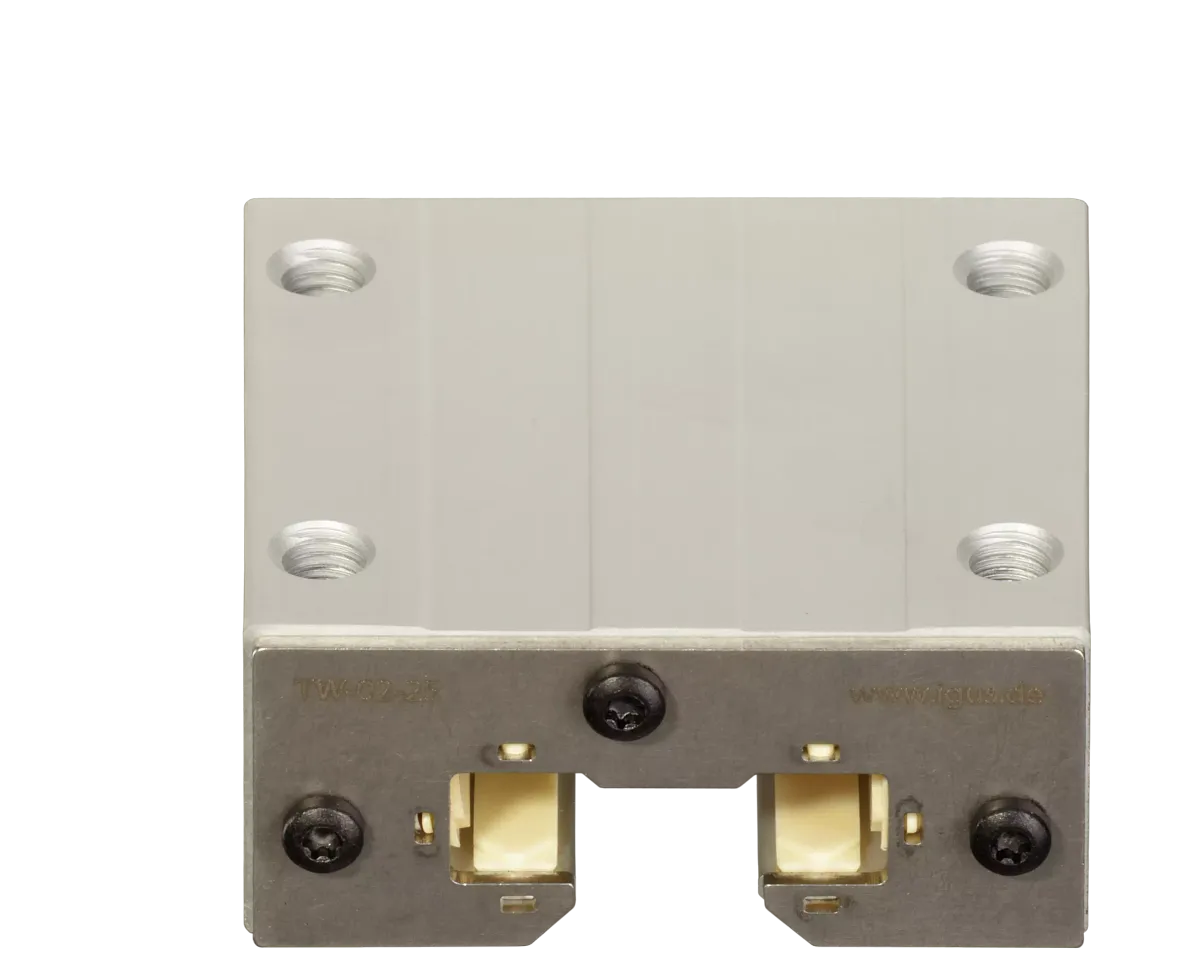

drylin® T导向滑块TW-02
- 02 重型系列的 drylin® T 直线滑块
- 适合极限应用的坚固设计
- 易于安装
- 固定滑动元件
- 预设轴承间隙
- 材料：铝制外壳，不锈钢盖，iglidur® J2滑动元件
产品代码
安装尺寸
浮动式轴承
尺寸
收起
H [mm]
30 收起
A [mm]
63 收起
C [mm]
70 收起
A2 [mm]
53 收起
C2 [mm]
40 收起
H1 [mm]
5 收起
H5 [mm]
19.8 收起
螺纹K2
M6 收起
螺纹K3
M5 收起
生产和安装公差
收起
H公差
±0,35 mm 收起
A1公差
±0.35 mm 收起
H1公差
±0.35 mm 收起
一般性能
收起
安装尺寸
01-20 收起
浮动式轴承
无 收起
机械性能
收起
静载荷Coy [N]
7400 收起
