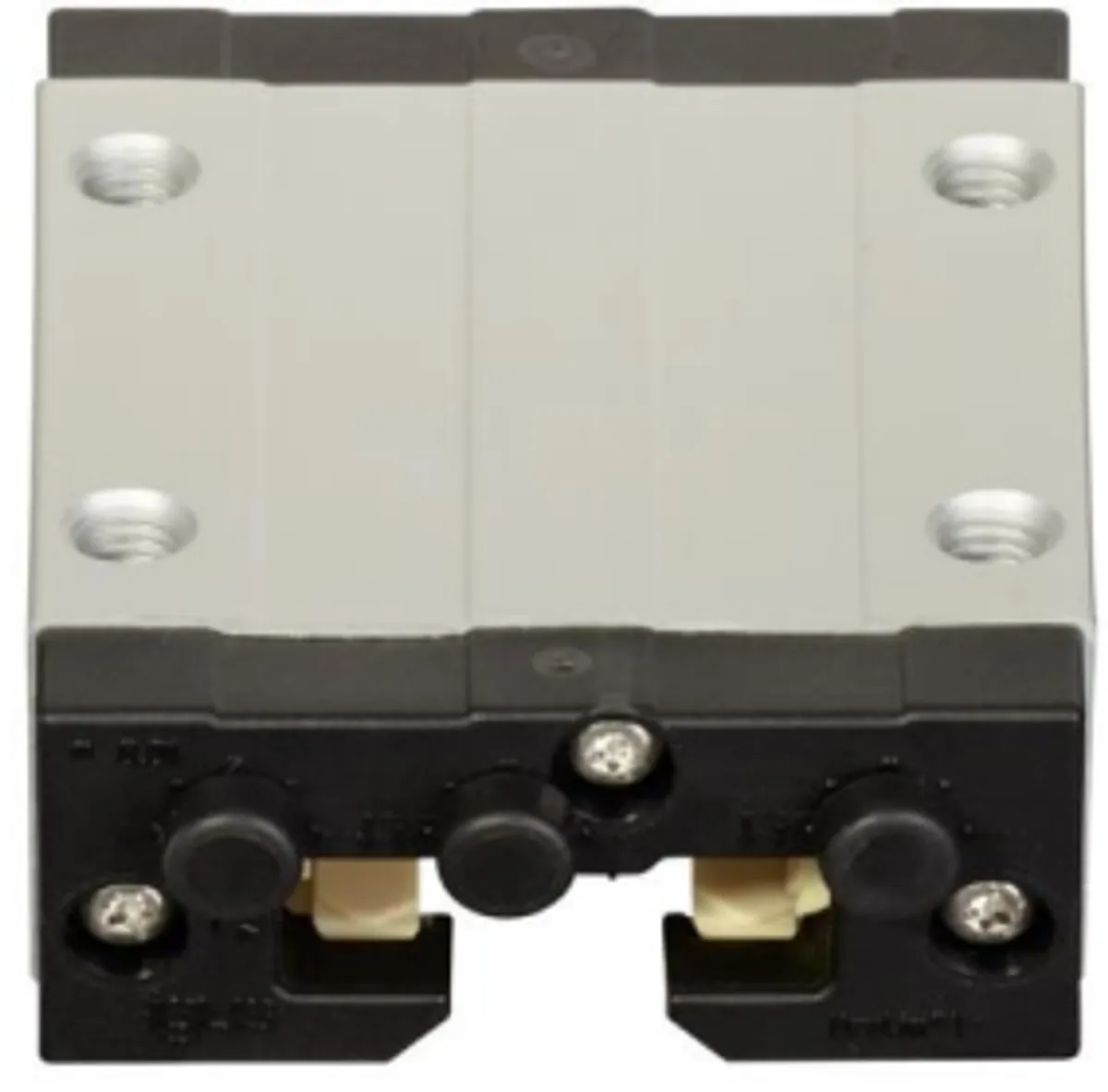

drylin® T 导向滑块 TW-01
- 01 标准系列的 drylin® T 直线滑块
- 带单独间隙调节
- iglidur® J 实现长使用寿命
- 可配置为 y 或 z 轴向的浮动轴承型号
- 材料：铝外壳，塑料盖，iglidur® J 滑动元件
产品代码

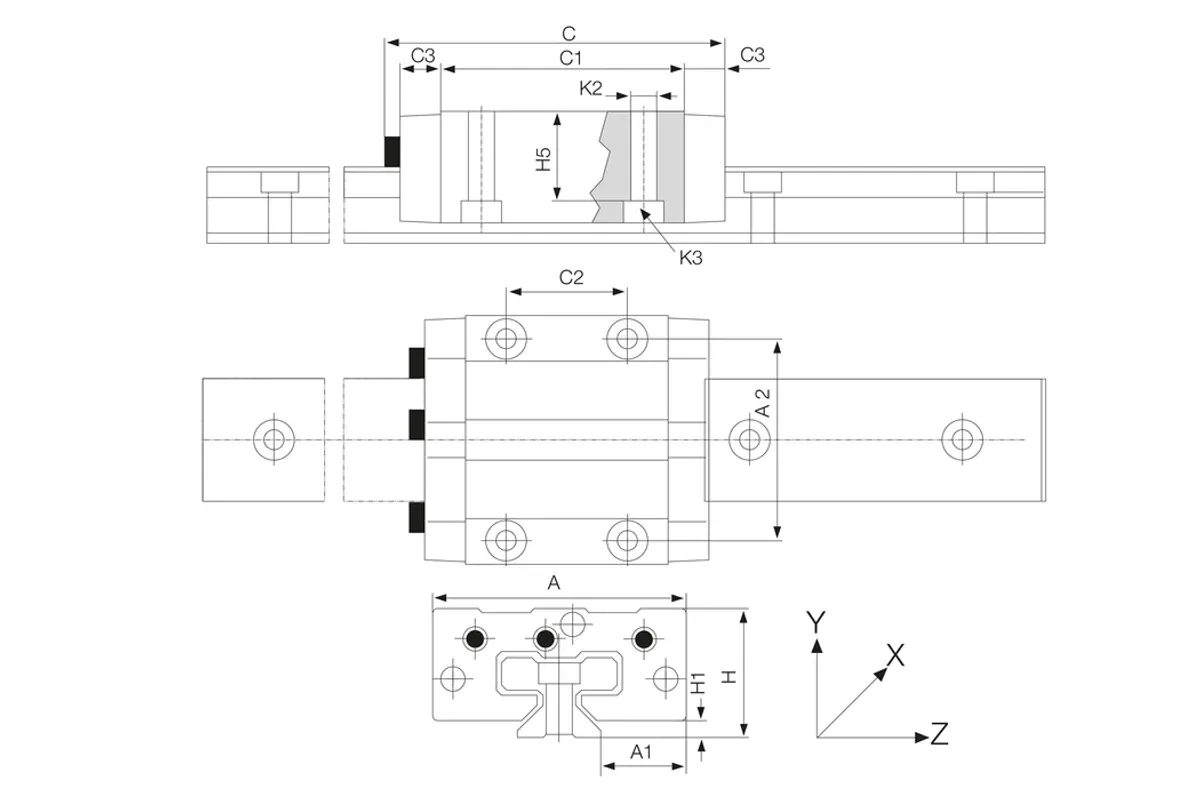

安装尺寸
浮动式轴承
尺寸
收起
H [mm]
24 收起
A [mm]
47 收起
C [mm]
74 收起
A1 [mm]
16 收起
A2 [mm]
38 收起
C1 [mm]
50 收起
C2 [mm]
30 收起
C3 [mm]
9 收起
H1 [mm]
4 收起
H5 [mm]
16 收起
螺纹K2
M5 收起
螺纹K3
M4 收起
生产和安装公差
收起
H公差
±0,35 mm 收起
A1公差
±0.35 mm 收起
H1公差
±0.35 mm 收起
一般性能
收起
安装尺寸
01-15 收起
浮动式轴承
无 收起
机械性能
收起
静载荷Coy [N]
4000 收起
