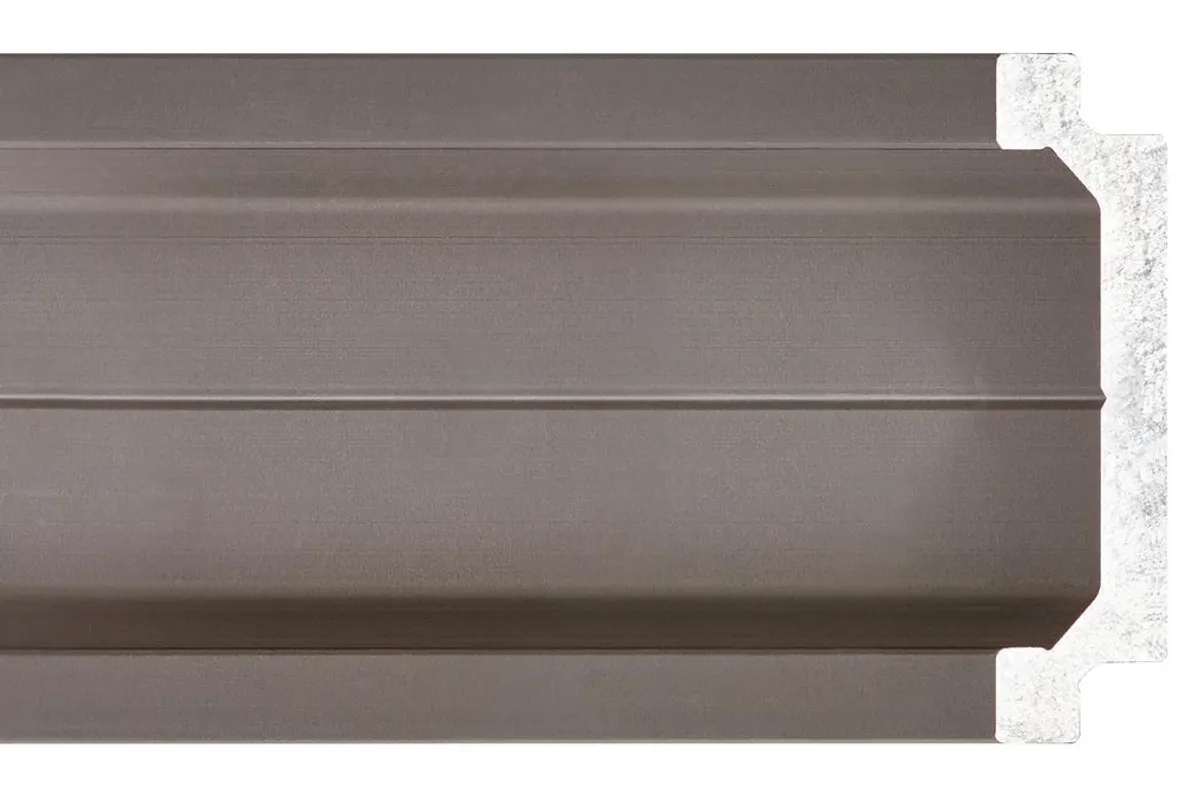

drylin® 导轨 WSQ，方形双轨
设计: 双轨材料: 铝，硬质阳极氧化廓形： 方形
产品代码
安装尺寸
带安装孔
选配信息
L[mm]
1000默认切割误差为±0.3毫米，如有特殊需求，请联系我们 以下品类与本产品相关

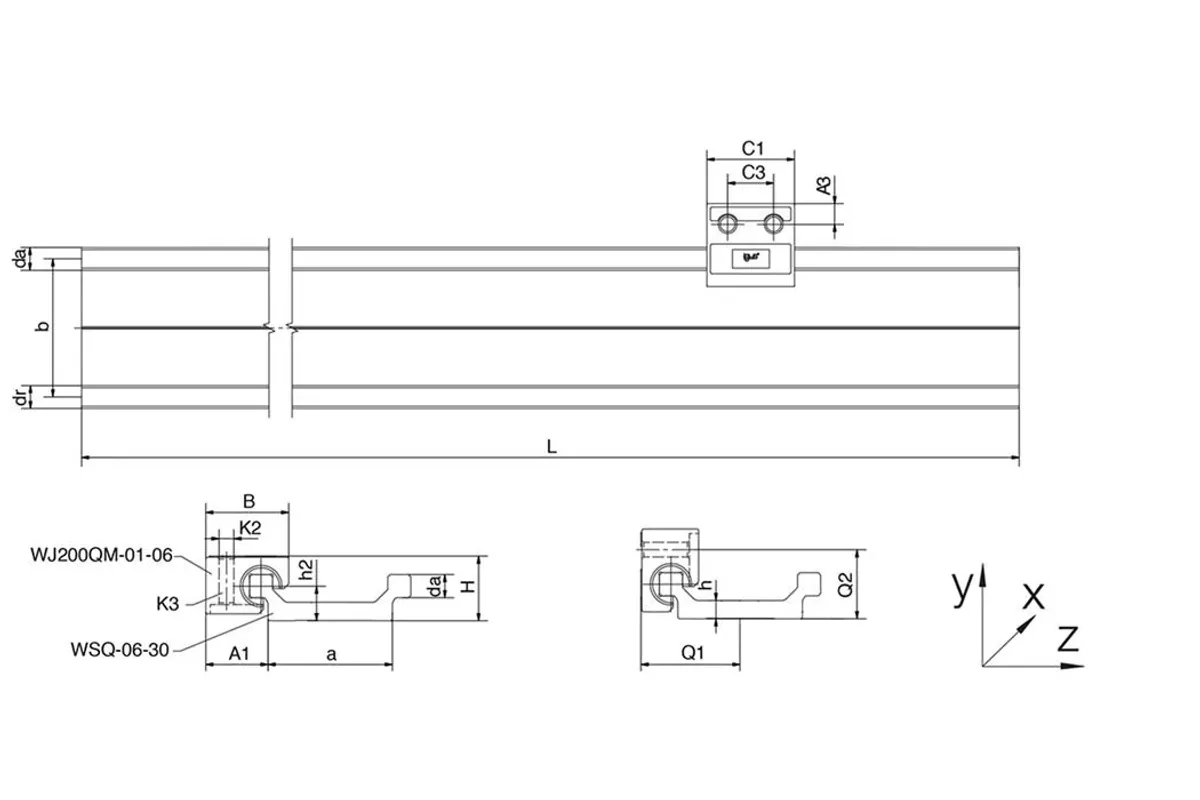

尺寸
收起
H [mm]
14 收起
da [mm]
5 收起
a [mm]
27 收起
b [mm]
30 收起
h [mm]
4 收起
h1 [mm]
4 收起
h2 [mm]
7.5 收起
G1 [mm]
22.5 收起
G2 [mm]
15 收起
A1 [mm]
13.5 收起
Q1 [mm]
21.5 收起
Q2 [mm]
15 收起
K1 (适用于 DIN912螺栓的通孔)
M5 收起
dr [mm]
5 收起
重量 [g]
450 收起
生产和安装公差
收起
H公差
±0,25 mm 收起
da公差
-0,1 mm 收起
a公差
-0,4 mm 收起
一般性能
收起
安装尺寸
06-30 收起
导轨廓形
方形 收起
设计
双轨 收起
材料
硬质阳极氧化铝合金 收起
机械性能
收起
惯性矩 ly [mm4]
19000 收起
惯性矩 lz [mm4]
1250 收起
阻力矩 Wby [mm3]
1100 收起
阻力矩 Wbz [mm3]
200 收起
最大长度 [mm]
3000 收起
