drylin® 混动滚轮滑块 WJRM-01，适配圆形导轨，带滚轮

标准和认证

主要优势

材质：压铸锌
滑动元件材料：iglidur® J
滚轮轴承

产品代码

WJRM-01-10

安装尺寸

10

浮动式轴承

无

预紧基座 [N]

0

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

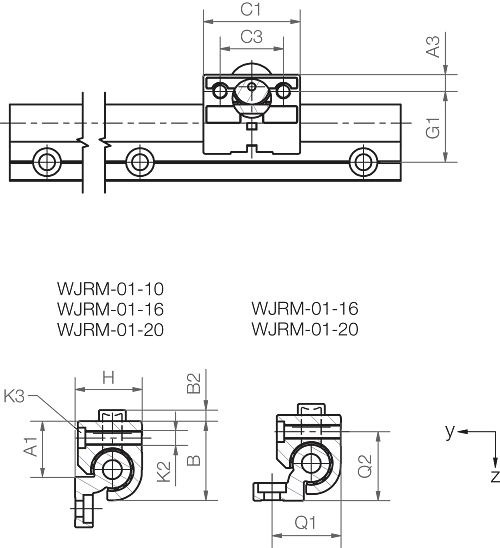

尺寸

收起

b3d68635-cf13-4300-a18e-79f11411b8ba-origin-Zg_drylin_WJRM-01-xx

浮动式轴承

无展开收起

A1 [mm]

16.5 展开收起

A3 [mm]

6.5 展开收起

B [mm]

26 展开收起

B2 [mm]

2.5 展开收起

C1 [mm]

35 展开收起

C3 [mm]

22 展开收起

H [mm]

18 展开收起

G1 [mm]

27 展开收起

螺纹K2

M6 展开收起

螺纹K3

M5 展开收起

一般性能

收起

安装尺寸

10 展开收起

设计

圆轨展开收起

材料

压铸锌展开收起

Material

压铸锌展开收起

Anti-Reflex

机械性能

收起

静载荷Co [N]

250 展开收起

动载荷Cz+，总距离10公里 [N]

250 展开收起

动载荷Cz+，总距离100公里 [N]

90 展开收起

动载荷Cz+，总距离200公里 [N]

50 展开收起

F · v最大

50 N ⋅ m/s 展开收起

z方向摩擦系数

< 0,1 µ 展开收起

预紧基座 [N]

0 展开收起
