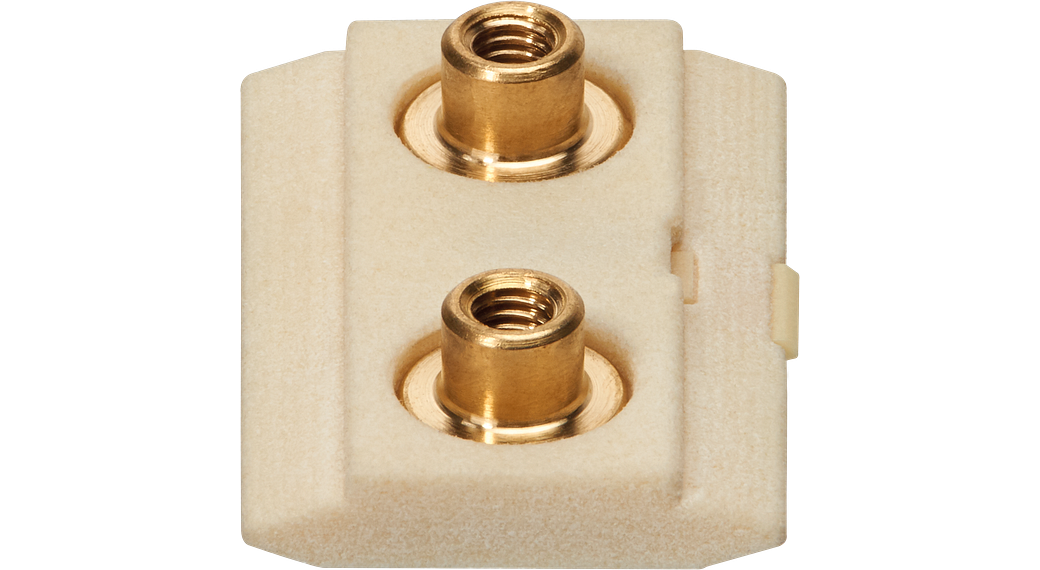

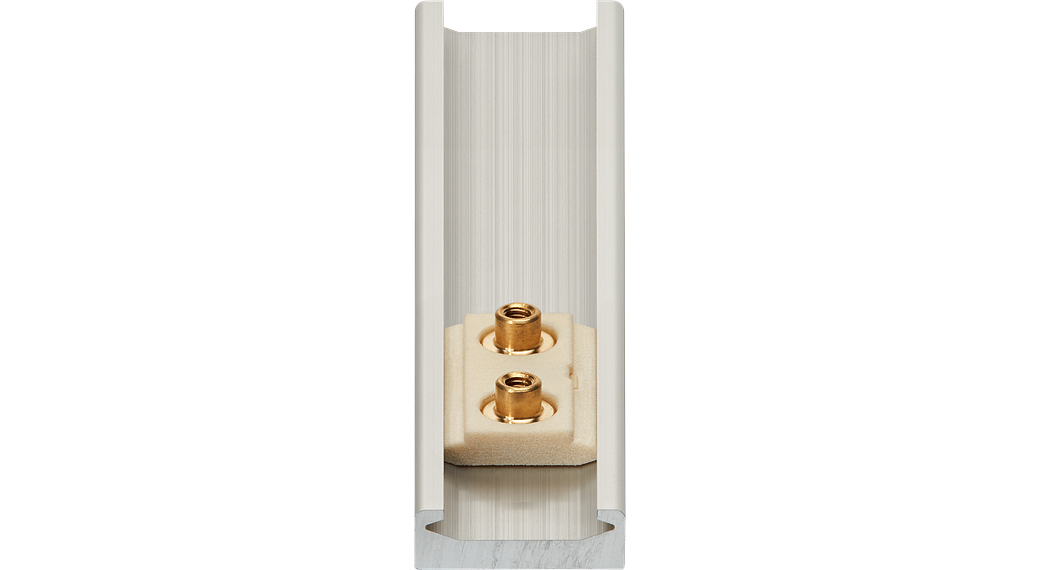

drylin® NWV22-27-35/60-P 带螺栓孔菱形滑块，iglidur® J 材料滑动元件

标准和认证

主要优势

滑动膜材料： iglidur® J
安装类型：螺纹孔
导轨宽度 27 mm
可承受静态负载 500 N

产品代码

NWV-22-27-35-P05

C [mm]

35

保持力 [N]

5

可查看、免费下载目录产品的2D图纸和3D模型

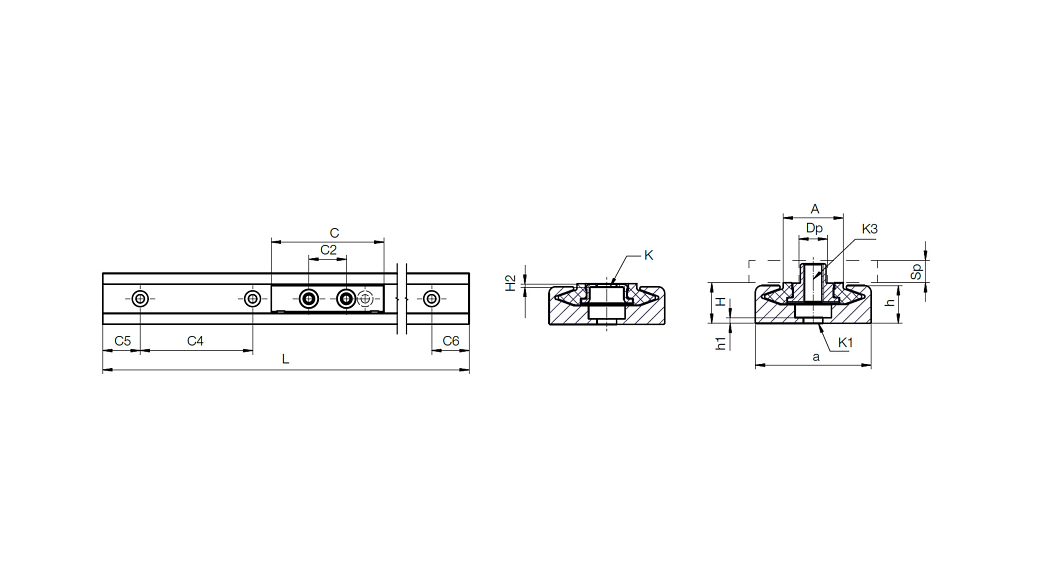

尺寸

收起

A [mm]

14 展开收起

C [mm]

35 展开收起

C2 [mm]

20 展开收起

Sp [mm]

5 展开收起

Dp [mm]

6.5 展开收起

螺纹K3

M4 展开收起

生产和安装公差

收起

H公差

±0,35 mm 展开收起

一般性能

收起

设计

全工程塑料展开收起

浮动式轴承

无展开收起

安装类型

螺纹凸台展开收起

耐高温

预紧力 [N]

0.5 展开收起

机械性能

收起

预紧力 [N]

0.5 展开收起

静载力 [N]

500 展开收起
