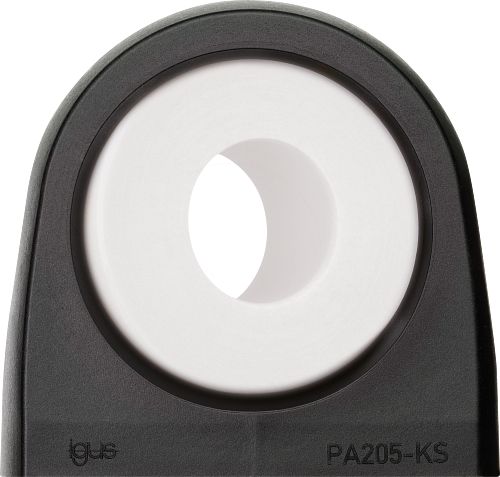

igubal® 紧凑型轴承座
- 尺寸系列：E，基于 DIN ISO 12240 标准
- 轴承座材料：igumid G
- 球体材料： iglidur® J / J3 / A350
- 极轻
- 极其节省空间
- 快速组装节省时间
产品代码
Ø d1 [mm]
球体材料
调心球体生产工艺

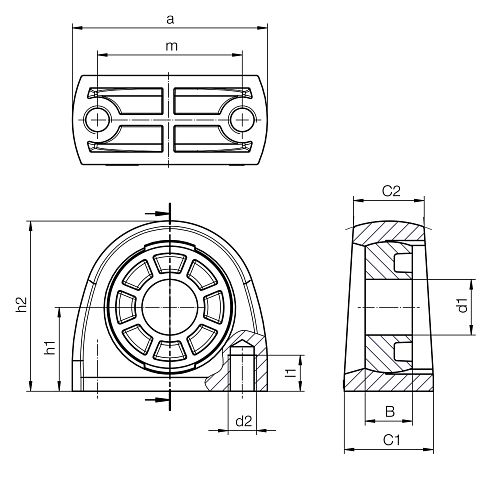

尺寸
收起
m [mm]
52 收起
a [mm]
70 收起
Ø d1 [mm]
20 收起
h1 [mm]
30.2 收起
h2 [mm]
61.2 收起
C1 [mm]
32 收起
B [mm]
17 收起
生产和安装公差
收起
d1公差
E10 收起
推荐轴公差
h9 收起
推荐轴粗糙度
0.1-0.3 μm 收起
一般性能
收起
球体材料
iglidur® A180 收起
尺寸系列
根据法规DIN 626-1 收起
最大摆动角度 [°]
32 收起
基座材料
igumid G 收起
机械性能
收起
最大静态径向拉伸应力，短期 [N]
7500 收起
最大静态径向拉伸应力，长期 [N]
3750 收起
最大轴向静态负载，短期 [N]
1100 收起
最大轴向静态负载，长期 [N]
550 收起
最大摆动角度 [°]
32 收起
安装限位环后最大摆动角度 [°]
8 收起
