dryspin丝杠螺母 | 牙科手术显微镜支架

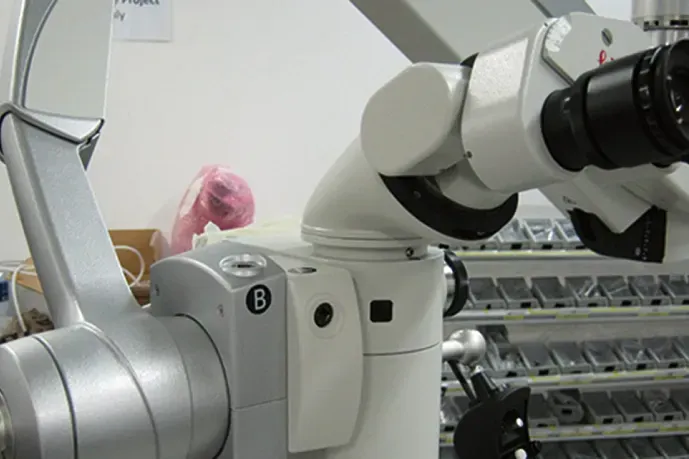

徕卡显微系统（Leica Microsystems）作为医疗设备领域的知名企业，其生产的手术显微镜支架凭借稳定的性能，广泛应用于各类外科手术场景。其中，支架上的AB滑座是核心部件，它位于支撑臂与显微镜之间，由两块相互垂直的滑座组成，核心作用是将显微镜及各类配件的重心精准移至旋转轴，确保显微镜能够平稳旋转，适配手动或电动两种驱动模式，为医护人员提供清晰、稳定的操作视野。随着牙科医疗技术的不断发展，徕卡计划推出一款专为牙科场景设计的新型手术显微镜支架，以满足牙科诊疗中对设备小巧、灵活、洁净的特殊需求。
问题和挑战
在新型牙科手术显微镜支架的研发过程中，徕卡遇到了棘手的难题。传统的手术显微镜支架AB滑座，均采用“双直线导轨+一根丝杠”的设计方案，这种结构在常规外科手术场景中能够满足基本需求，但在牙科场景中，体积过大的问题尤为突出——牙科诊疗空间有限，过大的支架不仅会占用更多操作空间，还会影响医护人员的操作灵活性。更关键的是，传统方案的空间布局紧凑度不足，无法实现多根线缆从AB滑座中心穿过，这会导致线缆杂乱缠绕，既影响设备美观，也可能增加维护隐患。同时，作为医疗设备，支架还必须满足低摩擦、无间隙、免润滑、免维护的要求，避免润滑油污染诊疗环境，这也让传统方案的优化空间变得十分有限。
解决方案

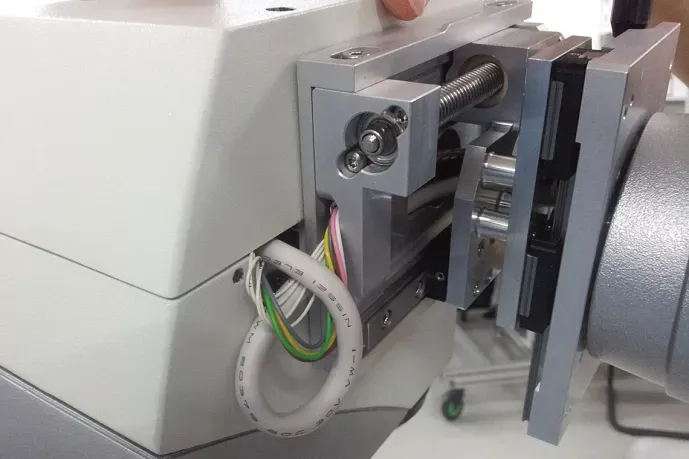

依托易格斯在免润滑传动技术领域的丰富经验，徕卡研发适配牙科场景的新型AB滑座方案。经过多次测试与优化，最终确定了核心解决方案：用dryspin®不锈钢梯形丝杠（型号TR 10×2）搭配配套丝杠螺母，替代传统方案中的一根直线导轨。
- dryspin®梯形丝杠具有极致紧凑的结构设计，替换后，AB滑座的整体体积大幅缩小，成功实现了多根线缆从滑座中心穿过的需求。
- 丝杠螺母材料特性优异，运行顺滑且摩擦系数极低，不仅能够承担导向功能，还能直接作为驱动单元使用，一举两得。
- dryspin®系列产品本身具备免润滑、免维护的优势，无间隙的运动特性确保了支架旋转的平稳性，既满足了医疗设备的洁净要求，也实现了设备全生命周期的免维护。
