挖掘机抓斗中使用的轴承
以更大的自由度挖掘和抓取
问题描述
轴承位置必须免维护超过4000小时，无论挖掘机是泡在水中还是移动极为粗糙的材料。此外，支承点也会承受重载和冲击。接触灰尘和污垢对轴承位置来说是一个额外的挑战。
解决方案
使用免维护和免润滑的iglidur滑动轴承，挖掘机表现远超期望，甚至超过了计划的使用寿命。即使是厂家提出的最高要求，在使用5年后，也没有任何投诉或需要润滑或更换滑动轴承。它们的成本效益也比以前安装的复合轴承高40%左右。
“工程塑料轴承的成本减少了40%左右。它们不需要润滑，重量也比以前安装的复合轴承小。”
Roland Georgi，L&K设计工程师
产于德国图林根州的优秀工程机械设备
许多开发商、租赁公司和用户不愿选择仅满足某个工况的标准工具，而是希望工具便于移动、自由度高的同时还有足够长的使用寿命。怀着这个愿望，他们开始与图林根州施塔特伊尔姆的L&K公司合作。40多年来，该公司一直致力于开发高质量的工程机械。
要求：恶劣条件下4000小时免维护运行

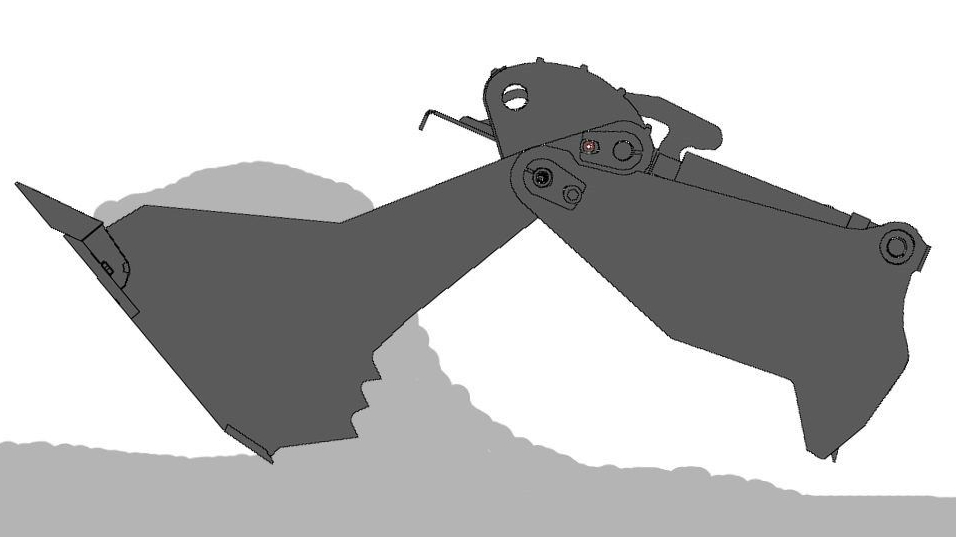

15年以来，L&K工具的基本材料一直是瑞典钢铁生产商SSAB的极耐用的焊达钢。同样，在运动关节位置，如高卸铲斗或开合抓斗的铰接处，也必须上使用耐腐蚀部件。
轴承的需求就此明确。L&K设计工程师兼质量管理主管Ing.Roland Georgi认为：“轴承必须达到与铲斗相同的使用寿命。而且必须免维护。”
挖掘机铲斗的轻量化设计
最初，设计师选用了带有烧结滑动层的金属滑动轴承。五年前，L&K首次测试了用复合材料设计的替代方案，并使用了由iglidur材料制成的轴承衬套。这种内含润滑剂的高性能聚合物在整个设备寿命周期内都不更换，无需润滑，并且具有极高的弹性。
这一选择有三个充分的理由：聚合物轴承的成本效益高出40%左右。它们不需要润滑。质量也比以前安装的复合轴承小。事实上，对于L&K的设计工程师来说，重量也很重要：“我们制造的是移动部件。如果铲斗变得太重，运动能力就会打折扣。因此，结构轻量化也是我们公司的一个重要趋势，然而，承重能力却不能因此而受影响。”
替换的系列越来越多

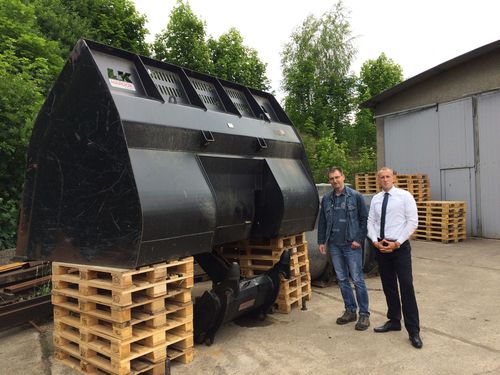

第一次测试的进行使L&K工程师和用户完全满意。同时，使用了iglidur滑动轴承的超轻设计，还申请了专利。它被用于各种各样的抓斗、铲斗和专用工具中，例如，在市政公用事业的盐库中用作装盐的高卸铲斗，以及各种定制化的抓斗和沟槽斗中。L&K已经多次将免维护的iglidur衬套使用在容量为8.5 m³的高卸铲斗，实现了真正的“超大尺寸应用”。

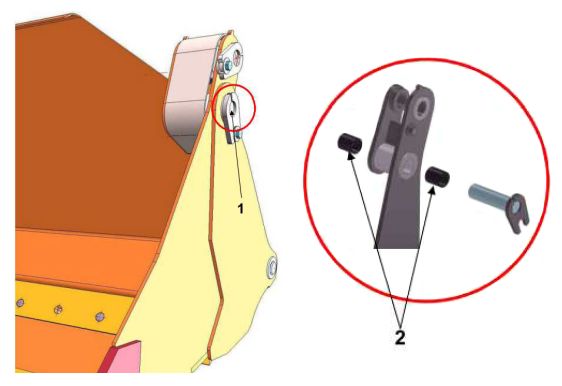

替换而不改变设计L&K的设计师会选择通用材料iglidur J和iglidur P制成的直径为40至80毫米的轴套。在高负载和湿度波动大的环境条件下，其尺寸依然保持特别稳定。
从L&K设计师的角度来看，另一个积极的方面是，可以用金属复合材料制成的滑动轴承1:1替换玻璃管衬套，无需改变周围零件的结构。采购和生产都对igus小批量快速交付感到满意，因为L&K通常每台工具只需要两个衬套。
