法兰塑料滚珠轴承用于航模飞机

项目概况

所需产品：法兰滚珠轴承

核心要求：为航模旋转机构提供超轻量化轴承，同时完全耐腐蚀

应用行业：航空航天 / 模型制造

客户价值：法兰轴承可补偿安装偏差，其耐腐蚀性确保了高精度的测量数据，并完美满足严苛轻量化要求。

项目背景

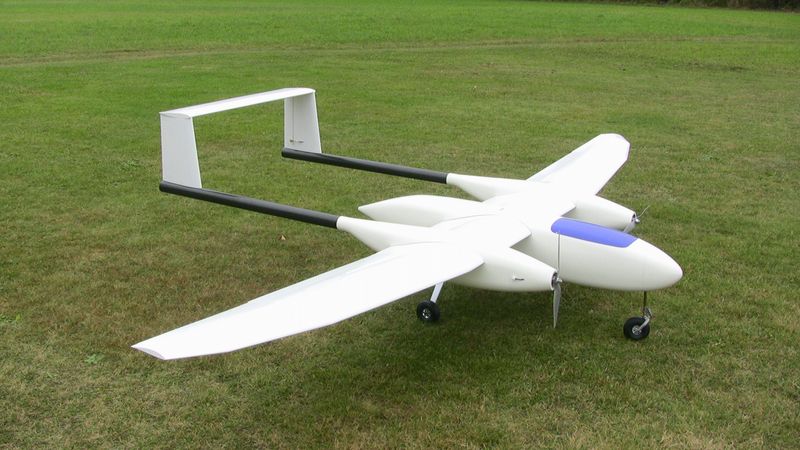

德国空间系统研究所（IRS）正在测试并验证一款遥控航模飞机，将其用作遥感平台。这款名为 “斯图加特之鹰（Stuttgarter Adler）”的航模搭载大量功能组件，用于科学任务：测量双向反射分布函数（BRDF）、采集环境数据。

该航模由航空航天工程学院学生专门设计制造，与普通航模不同，设计充分考虑了安全相关因素。比如为大型机身配备了全套仪器设备；电动驱动系统，置于机身两侧发动机舱内。

面对的挑战

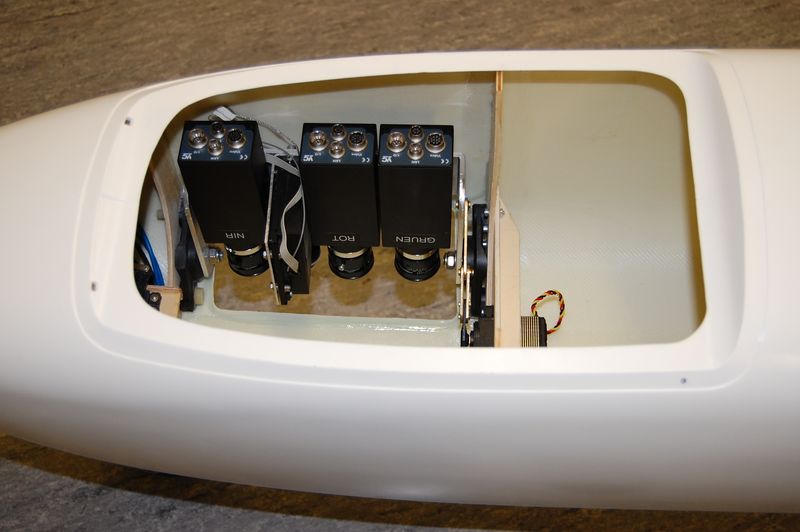

“斯图加特之鹰” 总重 25kg，可携带约 5kg 载荷，续航时间最长 30 分钟。飞行导航由GPS支持的控制系统执行，使飞机能够自动按照预设的飞行计划执行。飞机搭载的仪器包括三台可见光和近红外光谱区的相机，以及一台光谱仪和一台热红外相机。这些相机在可见光和近红外光谱范围内的地面分辨率可达10厘米，热红外范围地面分辨率可达30厘米。

为获取精准数据，飞机需在目标区域上空环形飞行，多角度拍摄。载荷相机需安装在旋转平台上，实现多角度俯仰调节。飞机有限的负载使得搭载的每个功能件都必须尽可能轻便。

因此，旋转机构必须采用超轻且完全耐腐蚀的轴承。

解决方案

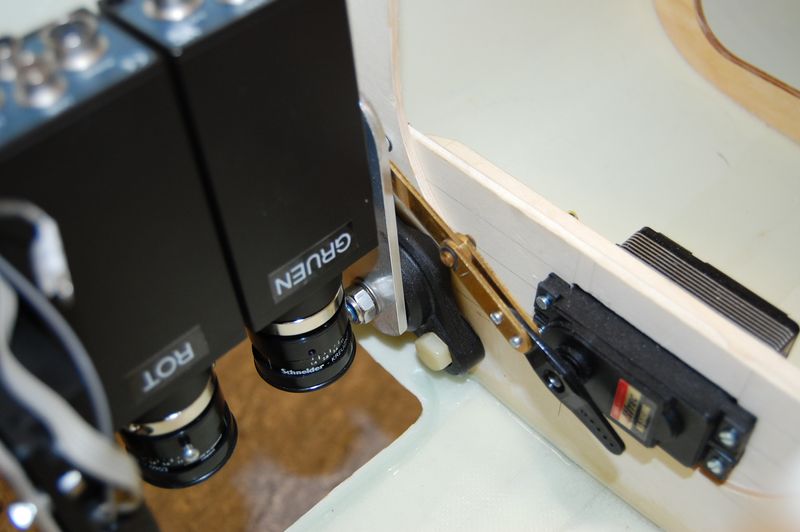

IRS 设计制造的旋转装置采用配玻璃滚珠的 xiros 塑料法兰滚珠轴承，满足严苛的轻量化要求。该法兰滚珠轴承可补偿安装偏差，耐腐蚀性能保障高精度测量数据。此外， xiros 塑料滚珠轴承符合 DIN 625 标准，无需外部润滑，运行噪音极低，是金属滚珠轴承的高性价比替代方案。

轴承由摩擦工程塑料复合材料制成，整体塑料部件轻量化、耐化学腐蚀且无磁性，可安全应用于医疗、包装、食品加工、传动等多个领域。
