用于木材和家具加工行业的预装配拖链

节省时间

在当今时代，终端客户对其生产系统提出了降低能耗的要求。这些系统的制造商主要希望显著缩短装配和加工时间，满足高品质标准，并且能够灵活响应客户需求。在这样的严苛环境下，igus®提供的预装配供能系统凸显了其技术和经济上的优势，为木材及家具行业提供了持续可靠、坚固耐用的物料传输解决方案。

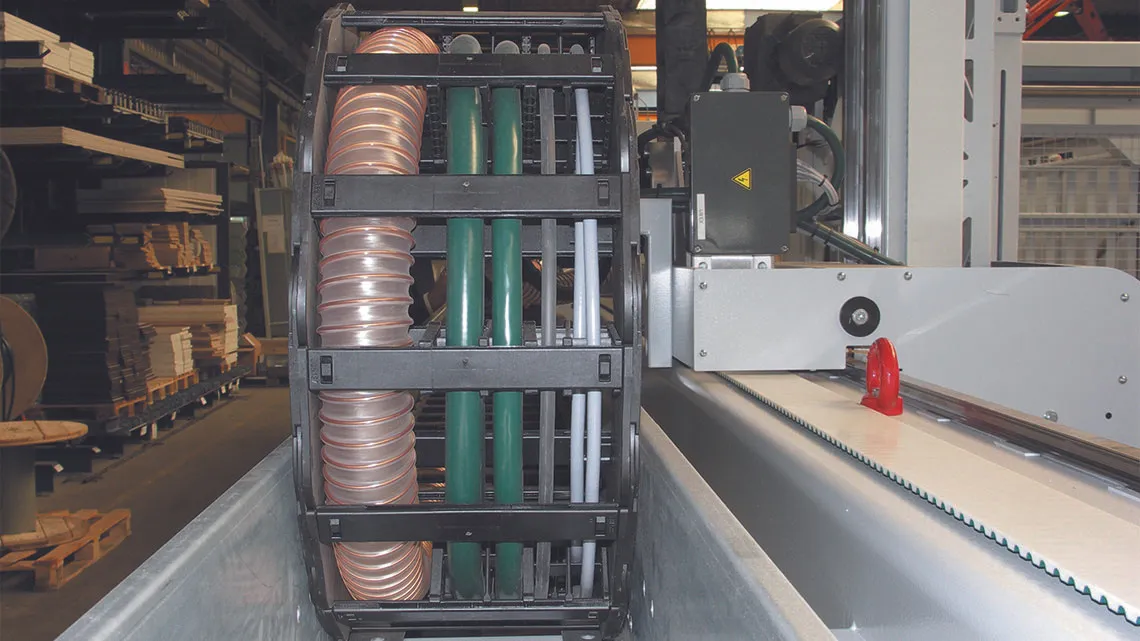

RCH_AP_Readychain_used_in_woodworking_at_HOMAG_Automation_GmbH_DE_1.jpeg — 木材和家具零件的进料卸垛系统，采用易格斯“装配拖链”供能系统，电气组装时间减半

简况：

所需产品：E4/轻型的14240系列及高柔性电缆组成的预装配拖链系统
要求：同时满足高循环时间和紧凑弯曲半径的需求，因此需要一种耐用的导向与电缆解决方案。该方案必须能够适应粉尘和干燥的环境条件，并且尽可能轻，以节省能源
行业：木工和家具加工
客户的成功：预装配的拖链系统可实现极短的装配时间，电气装配时间几乎减半；高柔性电缆可承受高动态负载，并保证系统高可用性；选用轻型系列拖链，使运行更平稳节能

遇到的问题

HOMAG Automation GmbH隶属于HOMAG集团，该集团是木工生产系统和机器的市场优质供应商。在这个团队中，豪迈专门从事搬运工作。HOMAG的系统可用于需要运输、堆叠、存储、翻转或分拣木板形状材料的场合。这个领域从手工艺品业务到国际定位的高科技公司。

每年调试的龙门系统数量迅速增加。良好的订单状况导致生产中存在重大的空间问题。因此，我们不得不降低单个工厂的产量，节省安装时间，包括供能系统领域，这些系统必须能够尽可能容易和快速地安装。但是，由于机器的工作方式，HOMAG还对供能系统提出了其他要求：高循环时间和小弯曲半径给供能系统和电缆带来了相当大的压力。龙门架和存储系统的行程在4m到60m之间。速度从60米/分钟到290米/分钟，加速度高达12米/秒²。此外，对于装卸系统，实现了多达20个循环/分钟的循环速率。现场的操作条件是木工的典型条件：干燥，多灰尘且通常温暖。另外重量对豪迈来说也起着重要作用。毕竟，除了停机问题之外，另一个主要挑战是能源价格上涨。因此，计划将工厂能源需求降低20%甚至30%，那么设备制造商就会更倾向于轻质结构的供能系统。

解决方案

多年来，带导槽的拖链一直用于家具零件的进料和卸垛堆垛及存储系统。更准确地说，这里使用预装配的完整系统，即所谓的装配拖链系统，包括拖链、电缆和连接器，即插即用。此外，电缆耐弯曲，以保证不断增加的动态负载和较高的系统可用性。

简单的预装配拖链解决方案也有助于机器制造商降低电气安装时间。如今，员工不再需要花费太多时间将电缆穿入拖链，而是可以更好地分配到其他地方。供能系统也适用于家具行业的连续使用，其特点是运动部件的低磨损，通过全新的驱动和控制技术实现高循环输出。

具体而言，易格斯E4/轻型14240系列用于水平行走轴和垂直提升轴。E4/轻型减轻侧板的壁厚和采用更轻的横杆，实现更轻的重量和更好的内外尺寸比例。两外，贴合的底切设计也带来了更多的横向稳定性。平稳运行的预装配供能系统也有助于降低整个工厂的能源需求。
