侧倒安装应用
架空-侧倒安装
易格斯拖链侧向安装时架空长度有限。这种情况下的“架空长度”取决于以下几个因素：
- 工作时间
- 负载
- 拖链宽度
- 弯曲半径
- 平行布置
拖链负载越大，架空长度越短。如果侧向安装，那么拖链的宽度即高度。 随着拖链的高度增加，稳定性也增强。 小弯曲半径也可增加稳定性。 如果在两条拖链的平行运动中增加第二轴的附加运动，会使架空长度缩短。对于负载较低的应用，使用标准接头即可。 但是如果负载较高，行程较长，则拖链必须配备整体或部分支撑。如果安装高度有限，强烈推荐采用侧向安装拖链。
长行程，滑行
如果提供足够的导向装置，侧倒安装的拖链行程可达100米。 所有类型的拖链都可侧向滑行。 相应的滑行表面通常采用易格斯聚合材料、不锈钢或镀锌钢，具体材料取决于速度和使用寿命的要求。
电缆和介质管
电缆和介质管必须在拖链内排布好，以确保整套系统在任何时候可以自由移动。 易格斯提供了多样的模块化分隔选择，如竖隔片和填充片。
E4 系列拖链侧向安装，带支撑
E4系列拖链侧向安装，有部分支撑

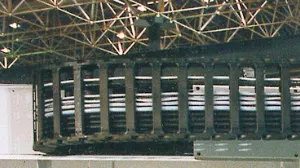

E4系列拖链架空应用
侧倒安装应用的首选系列：
