短行程架空应用
在拖链的整个运行过程中，如果拖链的上段与下段始终不接触，这种运行状态被称之为架空。从拖链的移动端到弯曲半径圆弧的距离，称为架空长度。架空应用是最常见的应用方式。易格斯拖链非常适用于高速运行和长使用寿命要求的应用。拖链的最大架空长度取决于拖链或拖管的类型以及内部负载。我们提供以下3种架空方式：

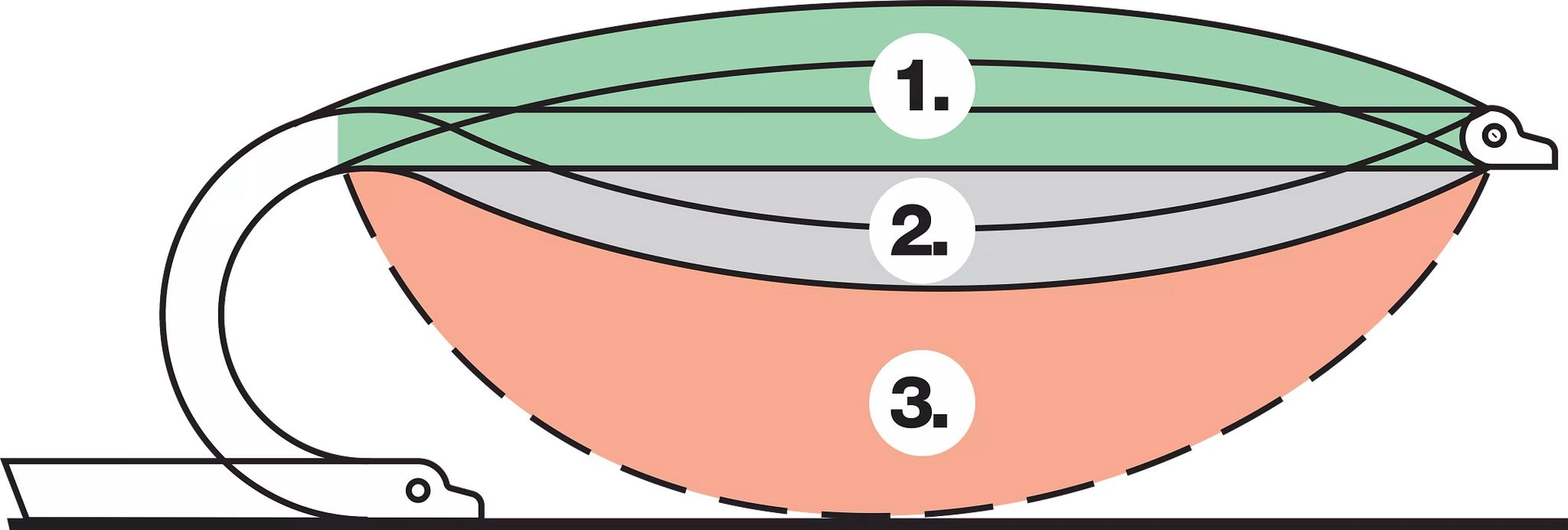

- 1、FLG直线架空：是指拖链运行时上部有上拱，或吊直线，或下榻距离小于拖链链节高度½。FLG为最推荐的应用方式，在这种情况下，拖链运行更为平滑，且磨损最小。
- 2、FLB安全塌腰：是指在运行过程中，拖链塌腰距离大于拖链链节高度的½，且小于该系列拖链的最小弯曲半径。
- 3、危险塌腰：如果拖链塌腰距离大于FLB，称为危险塌腰。危险塌腰使用拖链应该避免，或者采用一些特殊手段来解决危险塌腰的问题。一般来说，拖链必须避免危险塌腰使用。
每一款易格斯拖链或拖管，都可以在两个位置找到FLG和FLB数据图
表。通过负载图查看架空行程的标准值。这些数据用于：
- 根据行程及内部负载，找到合适的拖链
- 确定所选拖链的最大负载
负载图上的黑色区域表示拖链无塌腰的架空长度（FLG）。随着行程或电缆重量增加，拖链会开始塌腰（FLB，浅灰色区域）。
| Y轴 | X轴 | S | |
| 填充重量[kg/m] | 架空长度[m] | 行程 [米m] | |
| 示例A： | 1.5 | 2.0 | 4.0 |
用于架空应用的首选拖链系列

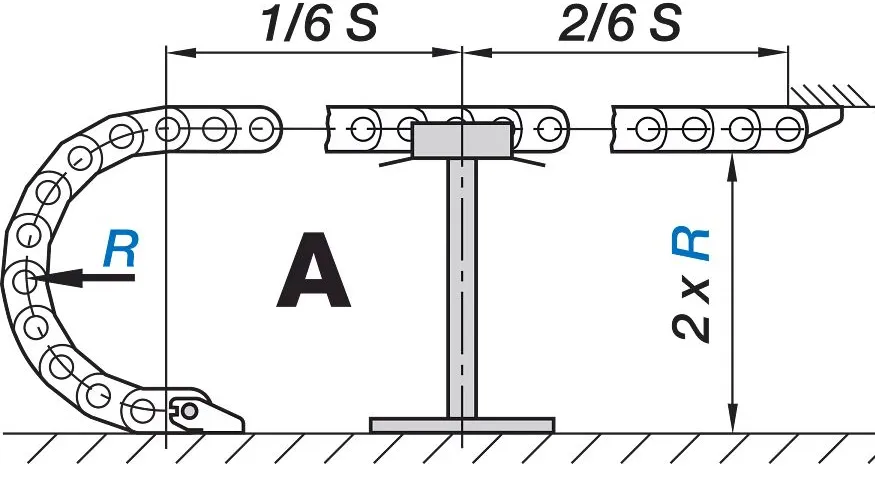

A：总架空直线行程长度最多可以增加FLG的50%。

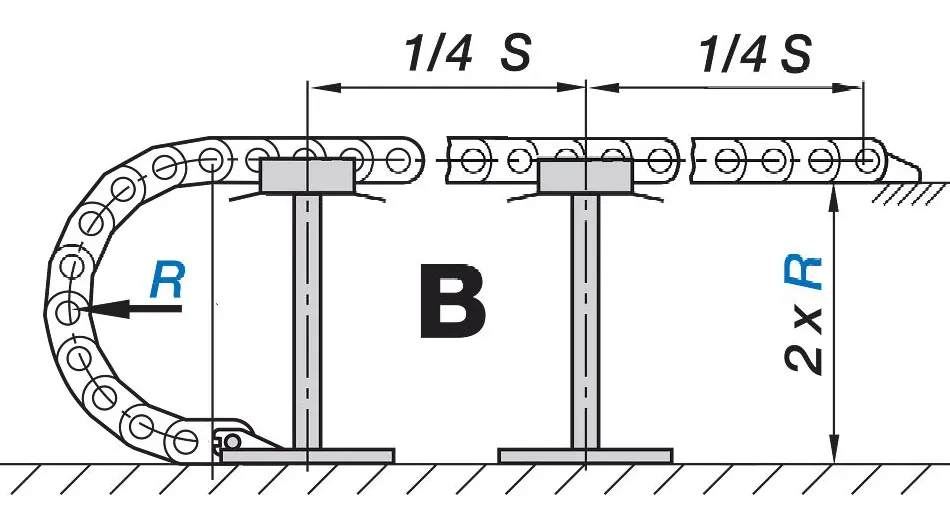

B：总架空直线行程长度最多可以增加FLG的100%。

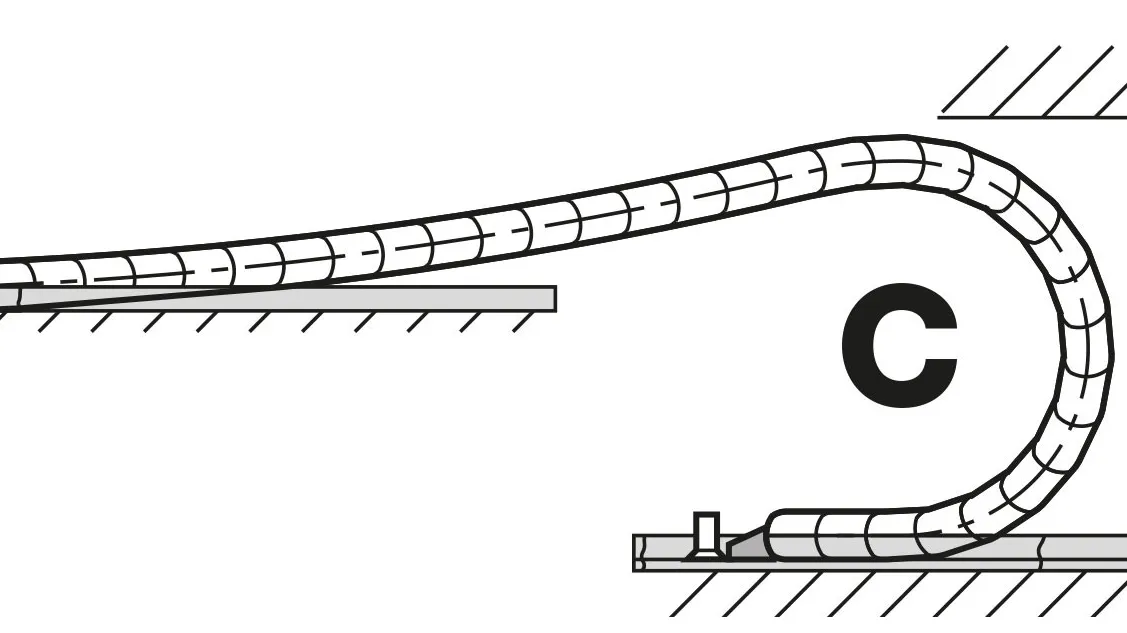

C：总架空直线行程长度最多可以增加FLB 的100%。

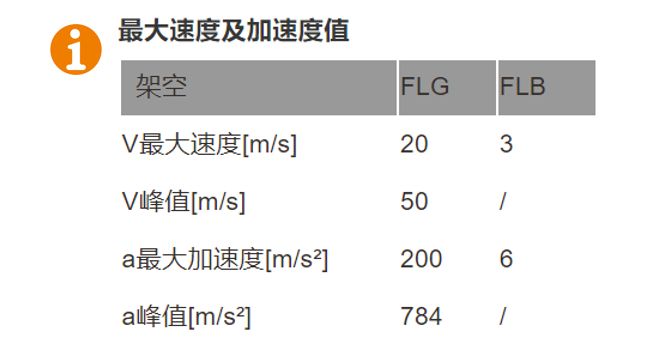

速度和加速度对拖链使用寿命的影响
在架空应用中，加速度a比速度v更重要。高加速度会引起拖链震动，从而降低其使用寿命。而当拖链的塌腰距离大于FLG的允许范围时尤其危险。只有在FLG直线架空应用中，拖链才能达到加速度a、速度v及使用寿命的最大值。FLG应用中拖链也可达到最大承载力，我们已经实现拖链持续应用中的加速度峰值可达784m/s2。
