E2R100、E2R拖管系列装配指南

R117/R118 - R157/R158 - R167/R168 系列组装

ECS_GEN_E2_R100_assemble_CN_2_f87ac3ad24

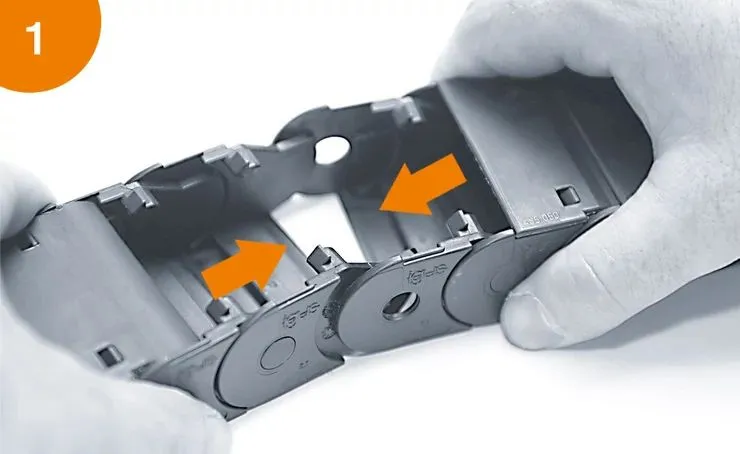

将拖管两侧互相嵌入

ECS_GEN_E2_R100_assemble_CN_3_7ac4bd673e

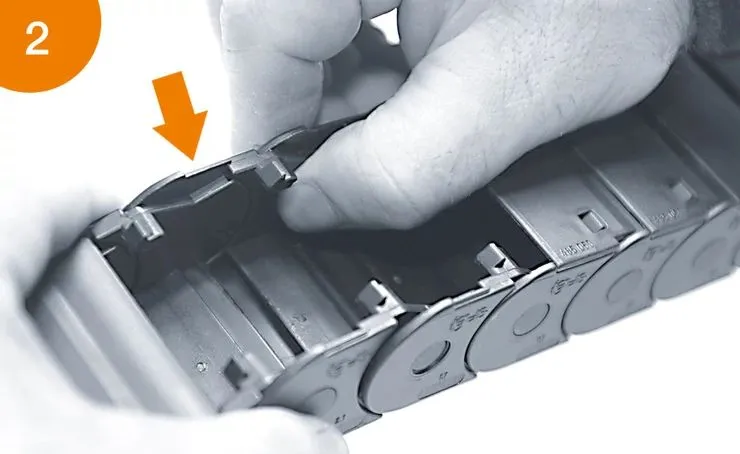

侧面卡扣式嵌入

ECS_GEN_E2_R100_assemble_CN_4_c4ef6c9aea

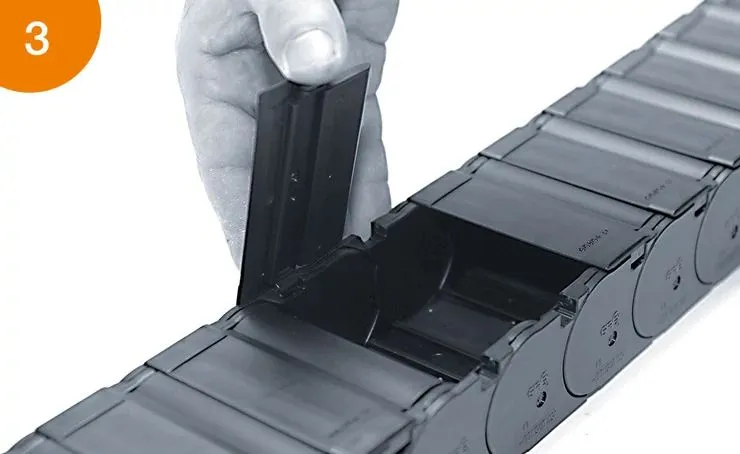

旋转盖板

ECS_GEN_E2_R100_assemble_CN_5_c6d656c960

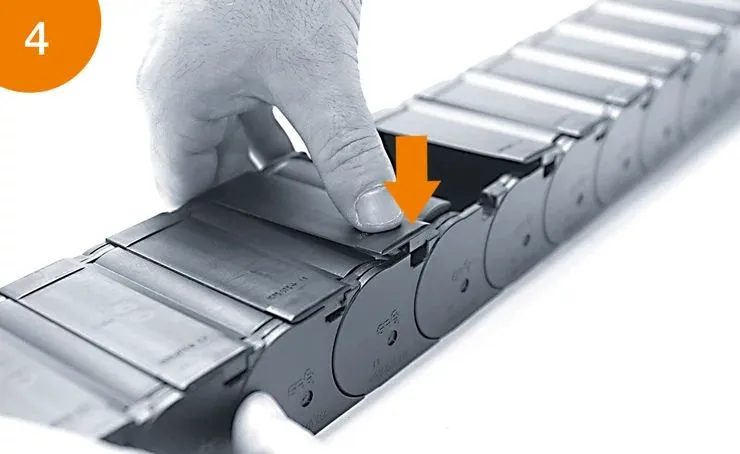

按压盖下盖板

ECS_GEN_E2_R100_assemble_CN_6_b4bb955793

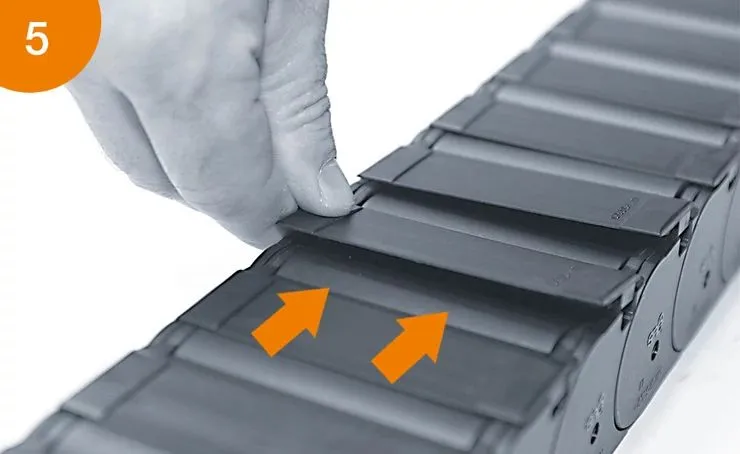

盖板一侧推入上一块盖板内侧

ECS_GEN_E2_R100_assemble_CN_7_e5f5d6f18e

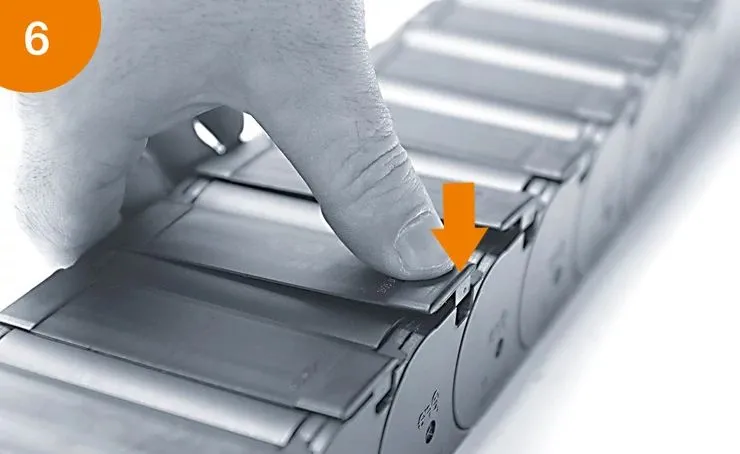

按压盖板并嵌入侧边卡扣

R117/R118 - R157/R158 - R167/R168系列拆卸

ECS_GEN_E2_R100_separating_CN_1_31c5b2edf6

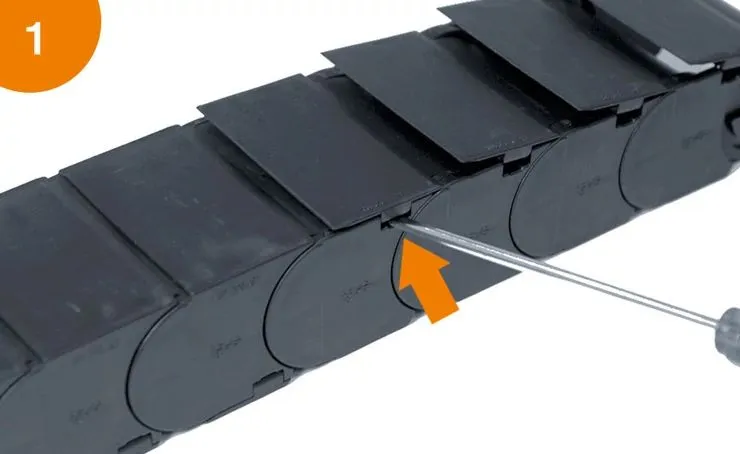

撬开侧边卡扣

ECS_GEN_E2_R100_separating_CN_2_025ba1f6b7

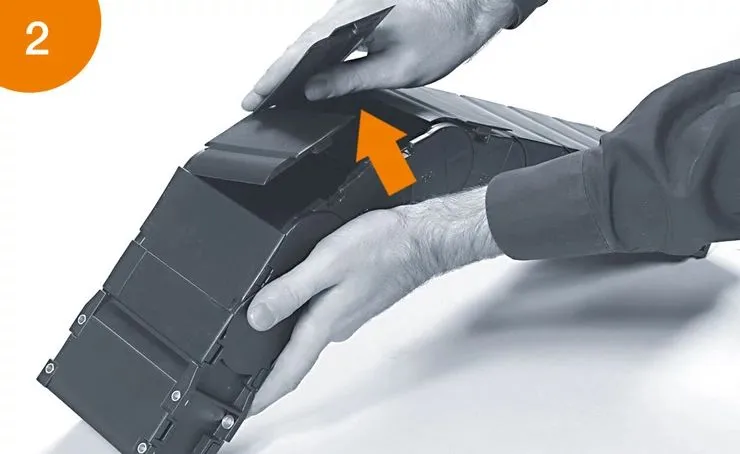

弯曲拖管，拆开盖板

ECS_GEN_E2_R100_separating_CN_3_642367a4aa

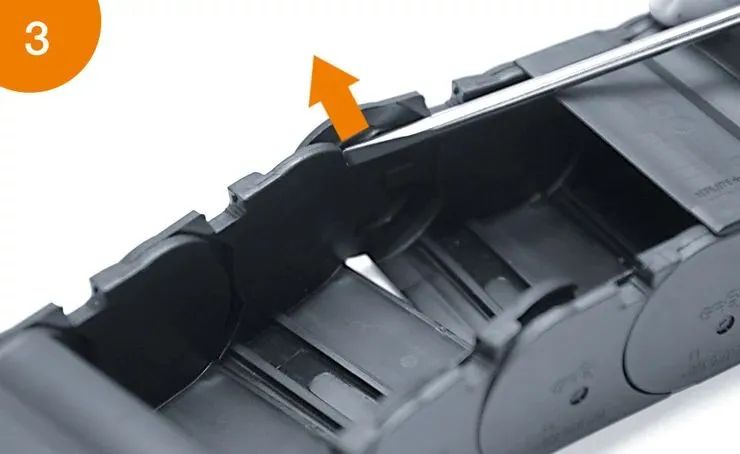

撬开侧边链节

ECS_GEN_E2_R100_separating_CN_4_e38dc9fad7

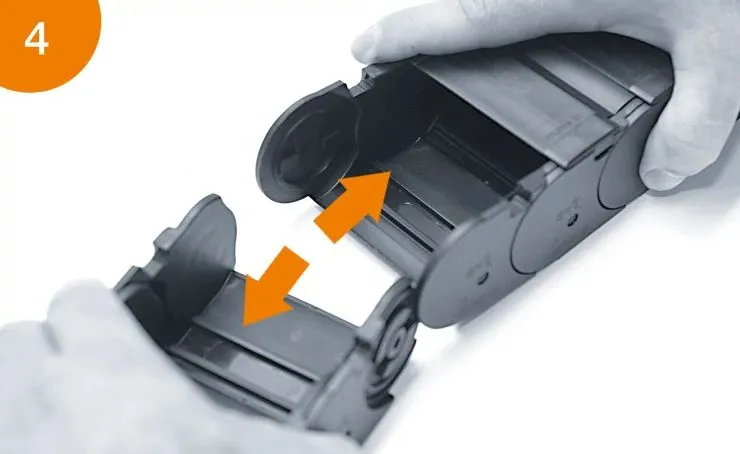

扭动一下拖管，朝两端拉开

R48 - R58 - R68系列组装

ECS_GEN_E2_R100_assemble_CN_2_f87ac3ad24

将拖管两侧互相嵌入

ECS_GEN_E2_R100_assemble_CN_3_7ac4bd673e

侧面卡扣式嵌入

ECS_GEN_R48_assembling_CN_1_05005c776b

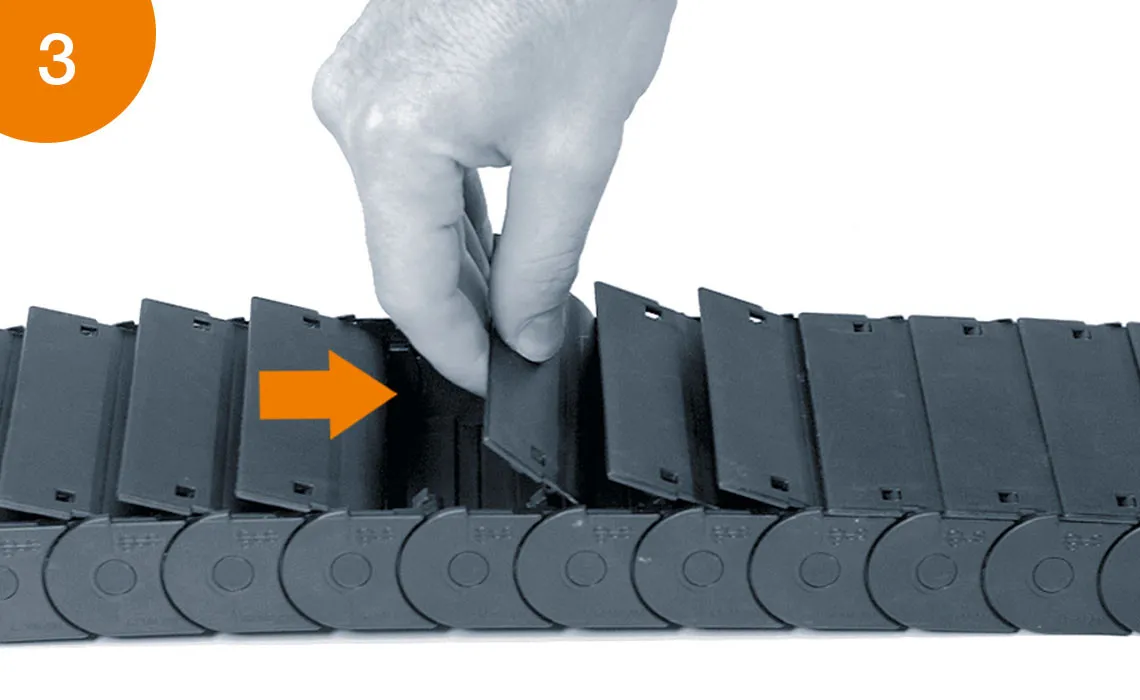

推入盖板

ECS_GEN_R48_assembling_CN_2_e8af2773ae

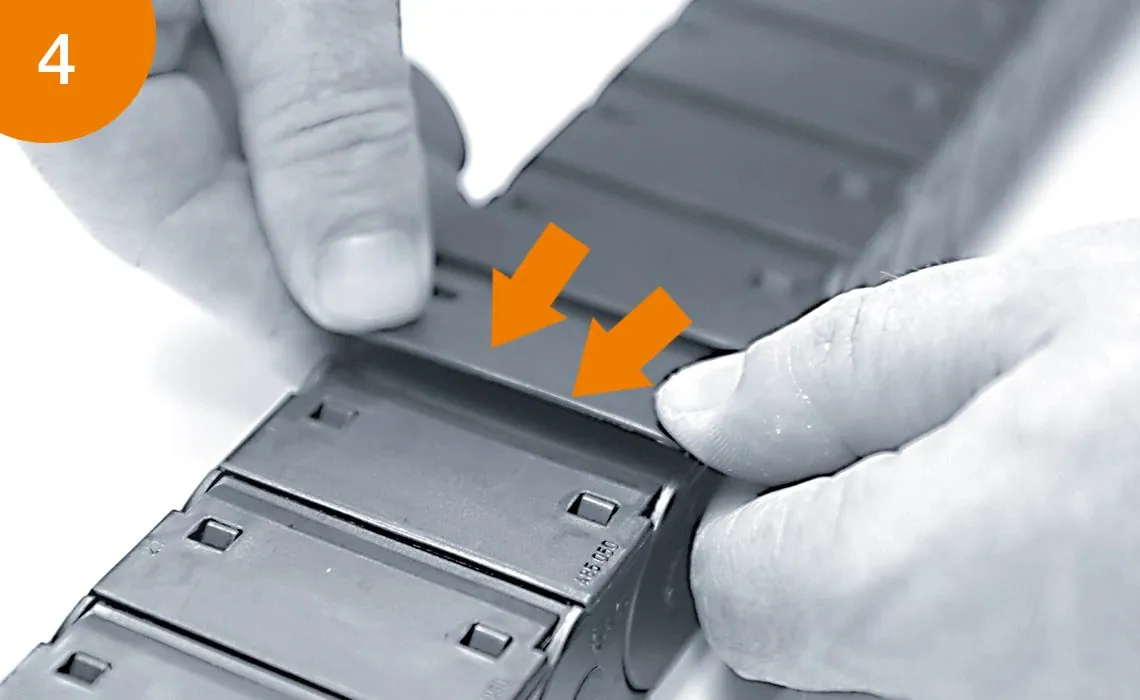

按压盖板并嵌入侧边卡扣

R48 - R58 - R68系列拆卸

ECS_GEN_R48_Separating_CN_1_ca9b4399d7

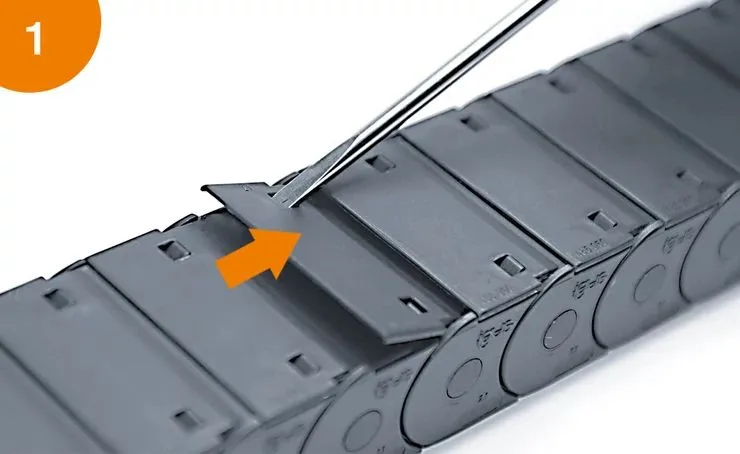

撬开侧边卡扣

ECS_GEN_R48_Separating_CN_2_1c89f6998c

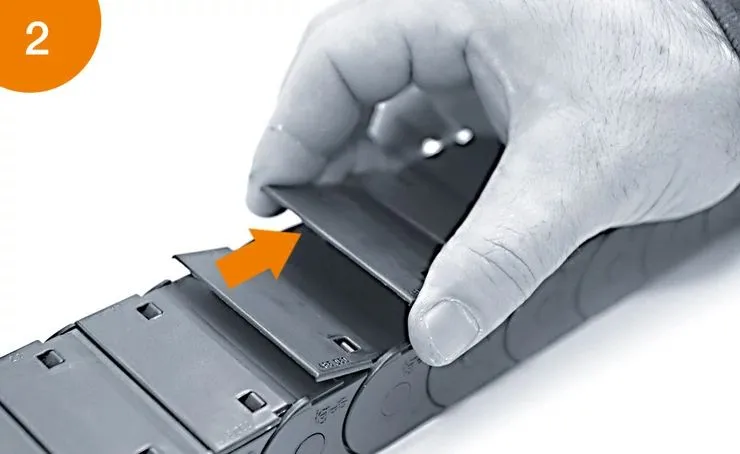

拿走盖板

ECS_GEN_R48_Separating_CN_3_ea4985d7b7

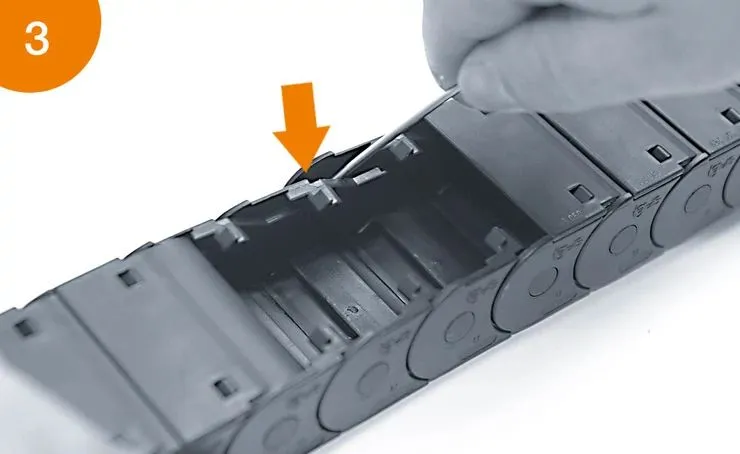

撬开拖管侧边的卡扣

ECS_GEN_R48_Separating_CN_4_9b81dec510

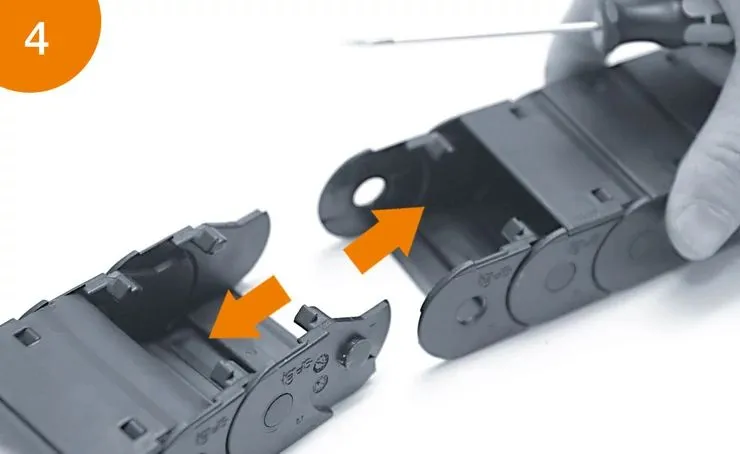

扭转拖管，向两侧拉开
