3D打印齿轮用于商店的漂浮展示橱窗

简介

需要产品：具有精确公差的齿轮
制造工艺：选择性激光烧结（SLS）
要求：免维护、噪音低、运行平稳
材料：iglidur i3
所属行业：家具设计
成功合作经验：零件免维护，展品无振动、旋转低噪音，使物体的漂浮更逼真

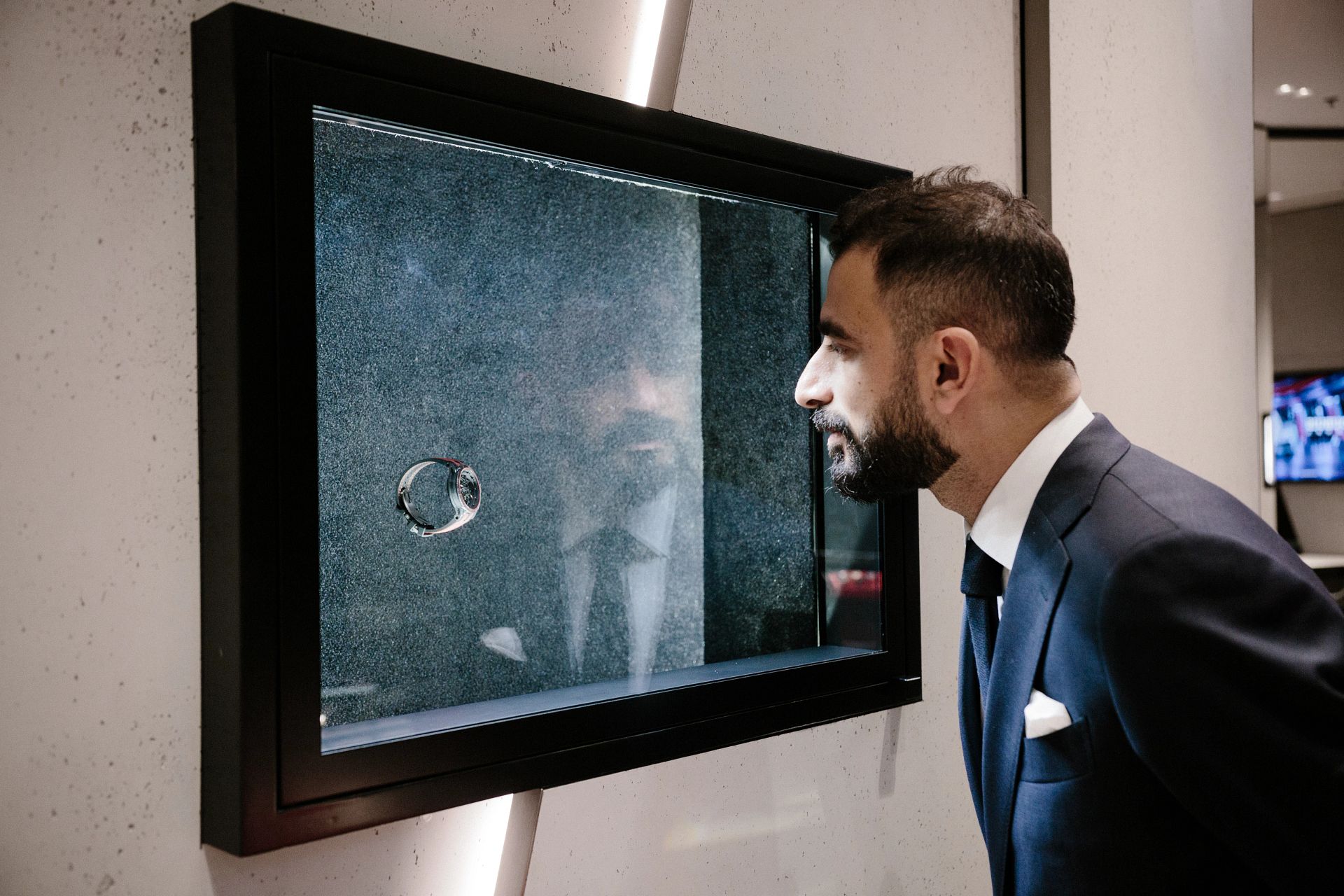

比利时Levita公司希望用一种特殊的方式展示手表、手机、眼镜或珠宝等高价值产品。为此，该公司设计了一个橱窗，通过结合两个直线运动和一个旋转运动，使一个大小适中的物体“漂浮”，同时围绕自身轴线360°旋转。然而，由于该结构对无振动运动有极高的要求，使用的零件必须有优秀滑动性能，以创造出物体在漂浮的错觉。

问题描述

由于这种独特的产品展示方式，该公司需要一套可靠的结构。最大的问题之一是要避免爬行现象。此外，这套结构也需要做到零件免维护和运行中低噪音。第一套方案中使用的3D打印齿轮由于公差过大，精度不足，导致强烈的振动。

解决方案

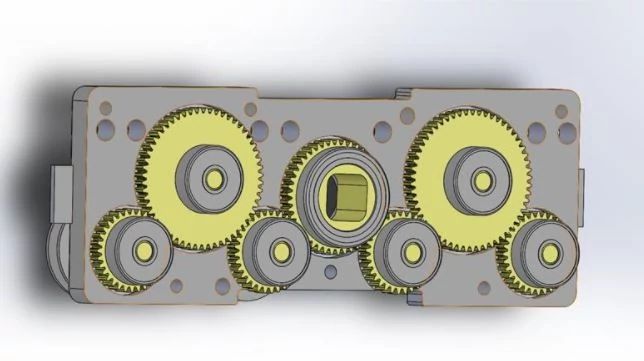

igus系列产品，为展示柜提供了一套可靠的结构，既安静又无初始振动。爬行现象也可以消除。而旋转结构，Levita使用了iglidur®PRT-01回转环轴承和摩擦优化的iglidur i3塑料制成的3D打印齿轮。由于改进了公差（从0.2mm改为0.1mm）和SLS打印的准确性，振动大大减少。这些改进联合起来，给观众打造了一场完美的视觉欺骗。除了具有良好的机械性能外，igus塑料件中集成的固体润滑剂也发挥了作用，因为它们能够在无油运行中不出现任何爬行现象。

igus选择性激光烧结：打印精密零件

除了熔融沉积工艺（FDM）外，igus 3D打印服务还有选择性激光烧结工艺（SLS）。在SLS工艺中，激光选择性地加热粉末床中的一点，这些点阵烧结在一起形成预先构建的三维结构。在每一层烧结完成后，刮刀会重新分配粉末。整个过程不需要用到切削刀具，这会降低价格并提高生产速度。通过SLS工艺制造的部件具有非常精确的尺寸精度、高强度和良好的层间结合。对于Levita的橱窗来说，印刷中对精度的控制尤为重要。如果没有SLS工艺，公差就不可能从0.2毫米变为0.1毫米。

igus用于打印塑料齿轮的材料：iglidur i3，iglidur i6，iglidur i8 ESD

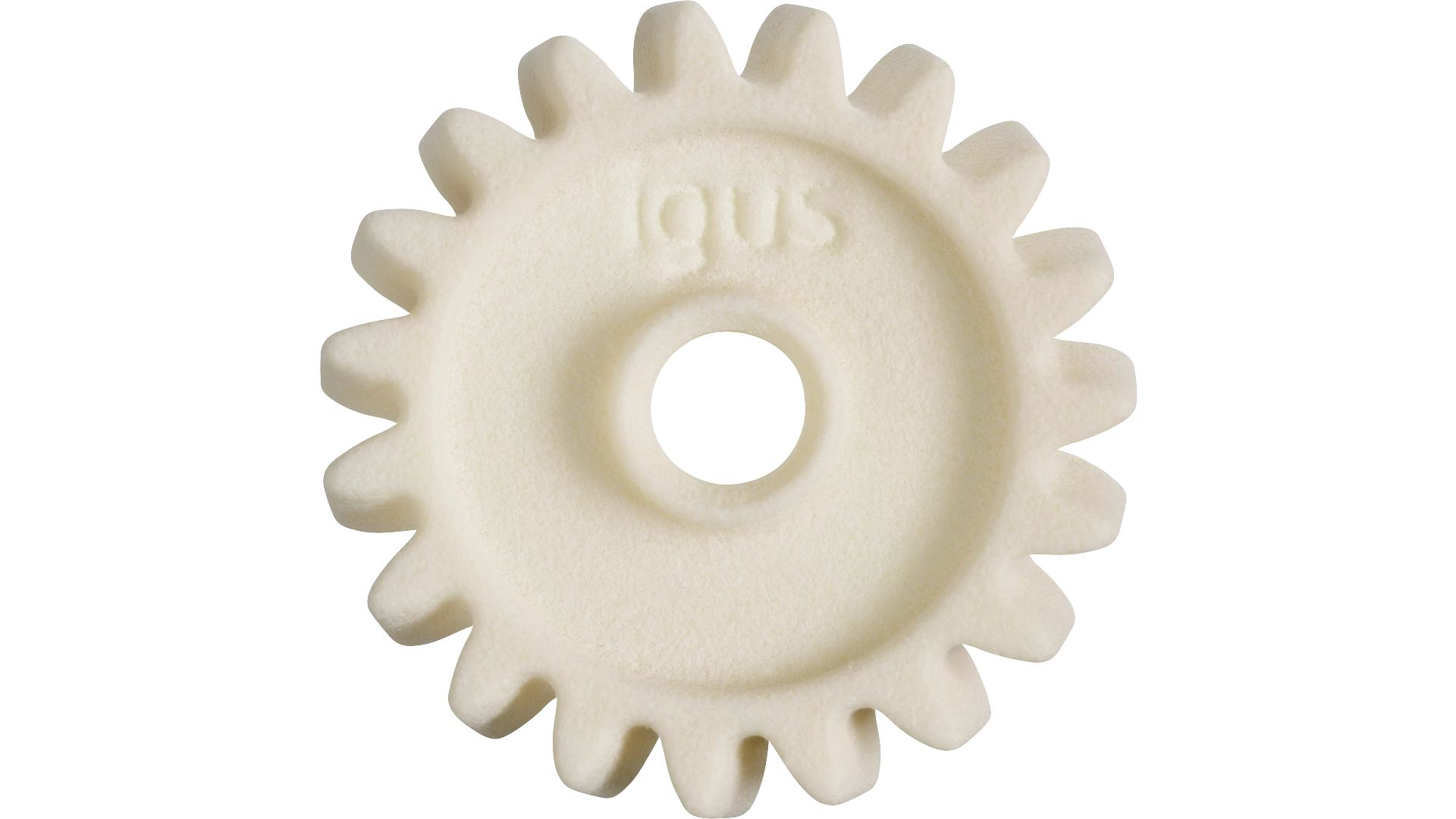

由SLS工艺制成的高性能聚合物齿轮，其使用寿命是由普通塑料制成的机加工齿轮的五倍。在igus测试实验室中，这些值可以通过真实测试反复地得到确认。根据测试结果，材料iglidur i3、iglidur i6和iglidur i8-ESD适用于各个不同的领域。iglidur i3特别适用于直齿轮和锥齿轮，因为它具有更高的强度。其精确的尺寸和细致的表面也能用来加工其他齿形。除了iglidur i3外，iglidur i6也具有优秀的滑动性能，尤其适用于蜗轮或接触食品的应用。iglidur i8-ESD是需要满足防静电齿轮时的理想选择，比如用于防爆设备。除了测试不同的领域外，igus实验室的测试结果还能用于齿轮的在线使用寿命计算。用户可以根据我们收集的经验数据，直接输入自己的应用参数，来轻松地在线确定准确的使用寿命。
