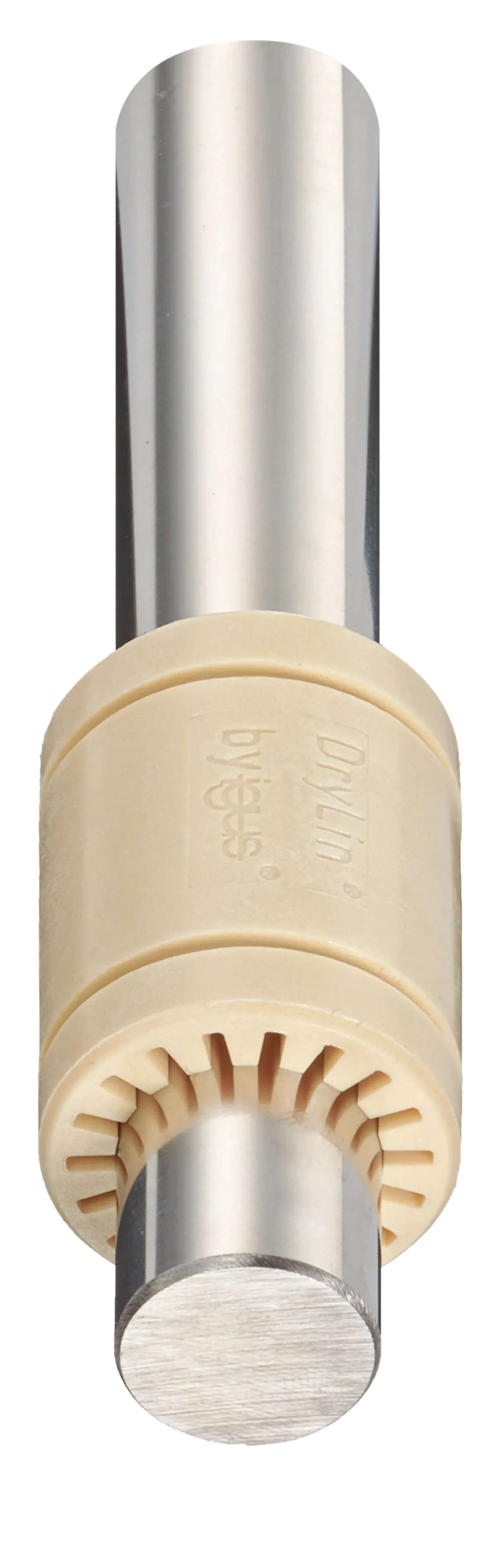

drylin® RJM-01全塑直线轴承

DRL_VID_drylin_t_change_long_new_CN_1_12aa547ebc

标准和认证

dimensions_identical_to_linear_ball_bearings_drylin_r

主要优势

压配安装
带凹槽内壁
用卡簧固定
滑动膜材料：iglidur® J

产品代码

RJM-01-16

Ø d1 [mm]

16

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

尺寸

收起

0a9e329e-277c-4199-9145-2574104697ee-origin-Zg_RJM-01-xx

Ø d1 [mm]

16 展开收起

Ø d2 [mm]

26 展开收起

B [mm]

36 展开收起

B1 [mm]

24.6 展开收起

s [mm]

1.3 展开收起

Ø dn [mm]

24.2 展开收起

生产和安装公差

收起

d1公差

+0.032 +0.075mm 展开收起

d2公差

H7 展开收起

一般性能

收起

Fmax动态，P = 5 MPa [N]

720 展开收起

Fmax静态，P = 35MPa [N]

5040 展开收起

机械性能

收起

压配合力 [N]

1100 展开收起

应用要求-行业标准证书

收起

满足抗菌DIN EN ISO 846标准

销售咨询

预计2个工作日发货

价格明细

￥62.04

批量采购享单价折扣

查看阶梯定价

购买数量（个）

产品单价

￥54.90 /个

不含税

总价

￥54.90

不含税

税额(税率13.00%)

+ ￥7.14

总价

￥62.04

含税
