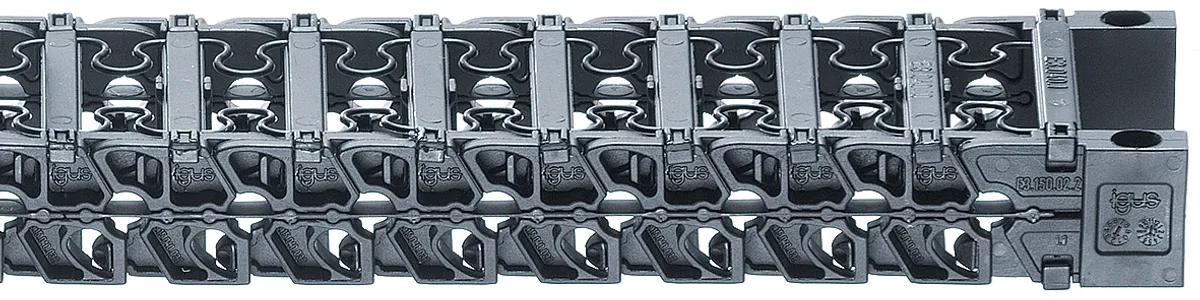

E3.15系列拖链，小节距、低噪音、高动态性，适用于无尘室。内高15mm
低噪音38dB(A)小节距，低振动，平稳运行适用于高速度高加速度应用符合无尘室ISO Class 1标准-几乎无摩擦和磨损
产品代码
内宽[Bi] [mm]
弯曲半径[R] [mm]
内高[Hi]
15 mm
最大电缆直径
13 mm
打开原理
可从外径打开
选配信息
购买方式
装配件组装好的形态（包括隔片）
安装方式
架空
接头
塑料, 旋转E3.150.020.12.A
接头类型
没有梳状板
接头安装方式
A3

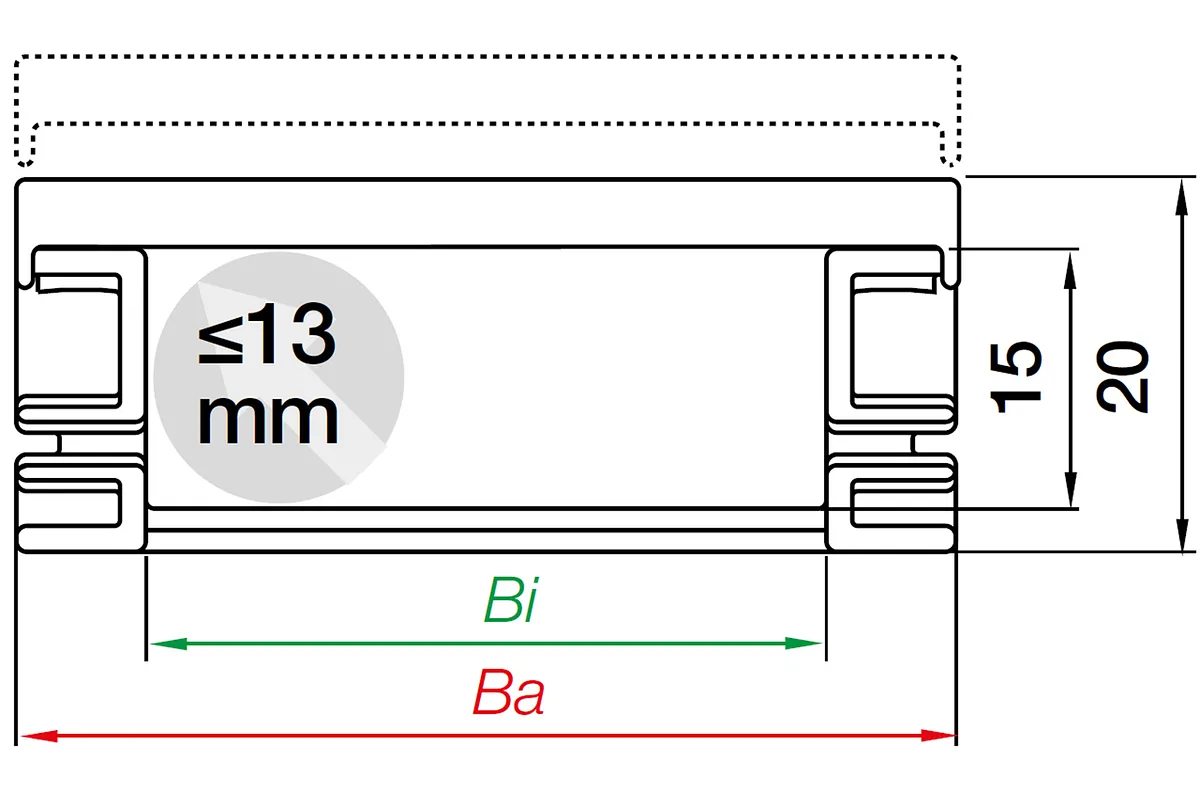

尺寸
收起
内高[Hi] [mm]
15 收起
内宽[Bi] [mm]
20 收起
外高Ha [mm]
20 收起
外宽[Ba] [mm]
32 收起
弯曲半径[R] [mm]
32 收起
节距 [mm]
16.7 收起
链节数/米
60 收起
最大电缆直径 [mm]
13 收起
H [mm]
99 收起
D [mm]
67 收起
K [mm]
135 收起
DeltaHF [mm]
50 收起
直线架空FLG最大速度 [m/s]
20 收起
直线架空FLG最大加速度 [m/s²]
200 收起
最大架空长度 [m]
0.9 收起
一般性能
收起
打开原理
可从外径打开 收起
最大填充重量 [kg/m]
0.7 收起
颜色
黑色 收起
e-chain® 拖链系统
E3 e-chains® 收起
重量【kg or kg/m】
0.17982 收起
拖链内移动最低使用温度 [°C]
-40 收起
拖链内移动最高使用温度 [°C]
120 收起
动态信息
收起
架空最大速度 [m/s]
20 收起
其他信息和图表
收起
架空长度取决于额外负载
X轴：架空长度（米）FLB/FLG
Y轴额外负载（千克/米）
下限：行程S（米）
FLB = 带准许凹陷的架空
FLG = 上层平直的架空
参考范例A：
额外负载 = 0,30[千克/米]
架空长度FLB = 0,81米
行程 = 1,62米

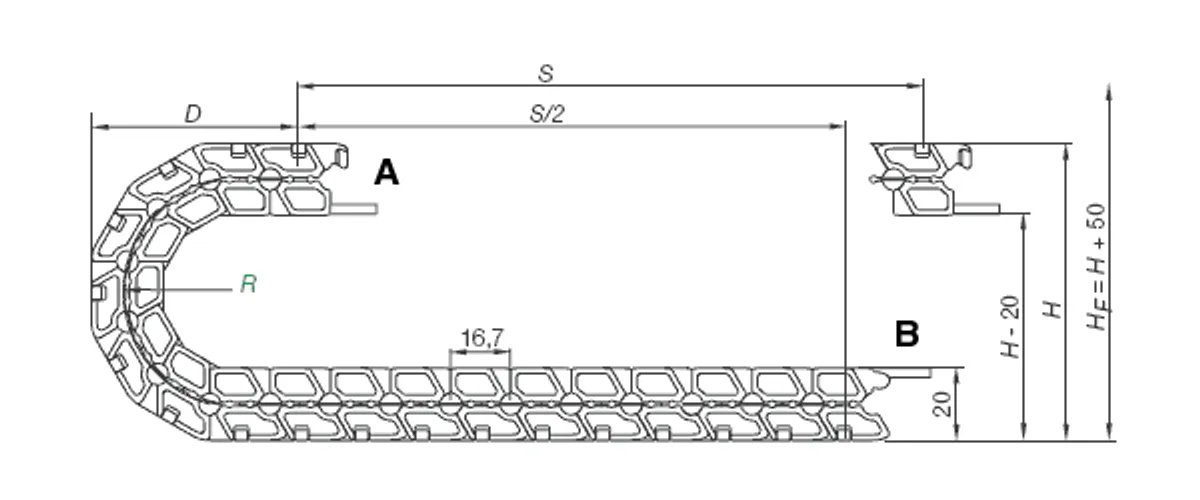

螺距: 16,7 mm
每米链节数: 60 (1002 mm)
拖链长度 = S/2 + K
A = 移动端
B = 固定端
