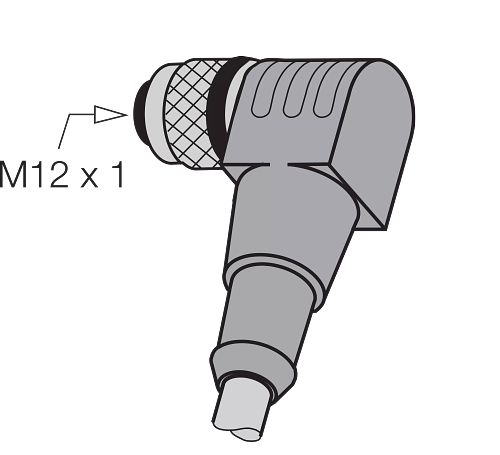

M12传感器连接电缆，转角，CF.INI CF9
- 应用要求：用于极高的负载
- TPE外护套
- 耐冷却剂
- 耐低温
- 耐水解和微生物
- 无卤素
- 无硅
- 抗UV
- 不含PVC
- 耐油（符合DIN EN 60811-404标准），耐生物油（符合VDMA 24568标准第8章S-MB，经DEA检测）
- CFRIP® 剥线条
- chainflex® 高柔性电缆等级：7.6.4.2
产品代码
极数
连接器A
连接器B
电缆长度 [m]
igus®物料描述
一般性能
收起
基础物料型号
CF9.03.05.INI 收起
连接器
收起
连接器设计
一边是弯角/电缆末端剪掉 收起
绝缘电阻
≥ 109 Ω 收起
额定电压 [V]
60 收起
安培 [A]
4 收起
极数
5针 (4针+PE) 收起
插入式连接器
M12 x 1 Pin 收起
连接器B
散线 收起
连接器A
M12 母头弯头 收起
尺寸
收起
最大外径(d) [mm]
5.5 收起
芯数及截面积
5x0.34 收起
重量
收起
重量 [kg/km]
36 收起
技术参数
收起
铜含量 [kg/km]
17 收起
动态信息
收起
最大扭转速度 [°/m]
90 收起
最大加速度 [m/s²]
100 收起
滑行最大速度 [m/s]
6 收起
架空最大速度 [m/s]
10 收起
固定铺设使用温度范围
-55 °C 至 +100 °C (按照标准 DIN EN 50305) 收起
非拖链内移动使用温度范围
-50 °C 至 +100 °C (按照标准 EN 60811-504) 收起
拖链内移动使用温度范围
-35 °C至+100 °C 收起
固定铺设最小弯曲半径 [mm]
16.5 收起
固定铺设最小弯曲半径（系数） [x d]
3 收起
非拖链内移动最小弯曲半径 [mm]
22 收起
非拖链内移动最小弯曲半径（系数） [x d]
4 收起
拖链内移动最小弯曲半径 [mm]
27.5 收起
拖链内移动最小弯曲半径（系数） [x d]
5 收起
电气参数
收起
粘污度
3 [2] 收起
电缆结构
收起
CFRIP®
电缆剥开速度更快：剥线条在外护套下 收起
外护套颜色
钢青色 (类似于RAL 5011) 收起
外护套
低粘性的，TPE基混合物，特别耐磨损且具有高度的灵活性，适用于拖链 收起
芯线结构
芯线以短节距绞合在一起 收起
导体
高抗弯强度的精细裸铜多股线 (符合 DIN EN 60228 标准) 收起
芯线组1
5x0.34 收起
标准和认证
收起
CE
符合2014/35/EU标准 收起
无尘室
符合ISO Class 1 标准，材料/电缆经 IPA 检测，符合 DIN EN ISO 14644-1 标准 收起
无铅
符合2011/65/EU (RoHs-II/RoHS-III) 标准 收起
EAC
认证编号RU C-DE.ME77.B.00300 收起
无卤素
符合DIN EN 60754标准 收起
无硅
不含腐蚀性的硅（符合PV 3.10.7 – 1992标准） 收起
耐油性
耐油（符合DIN EN 60811-404标准), 还耐生物油（符合VDMA 24568标准第8章S-MB,经DEA检测），Class 4 收起
抗UV
高 收起
