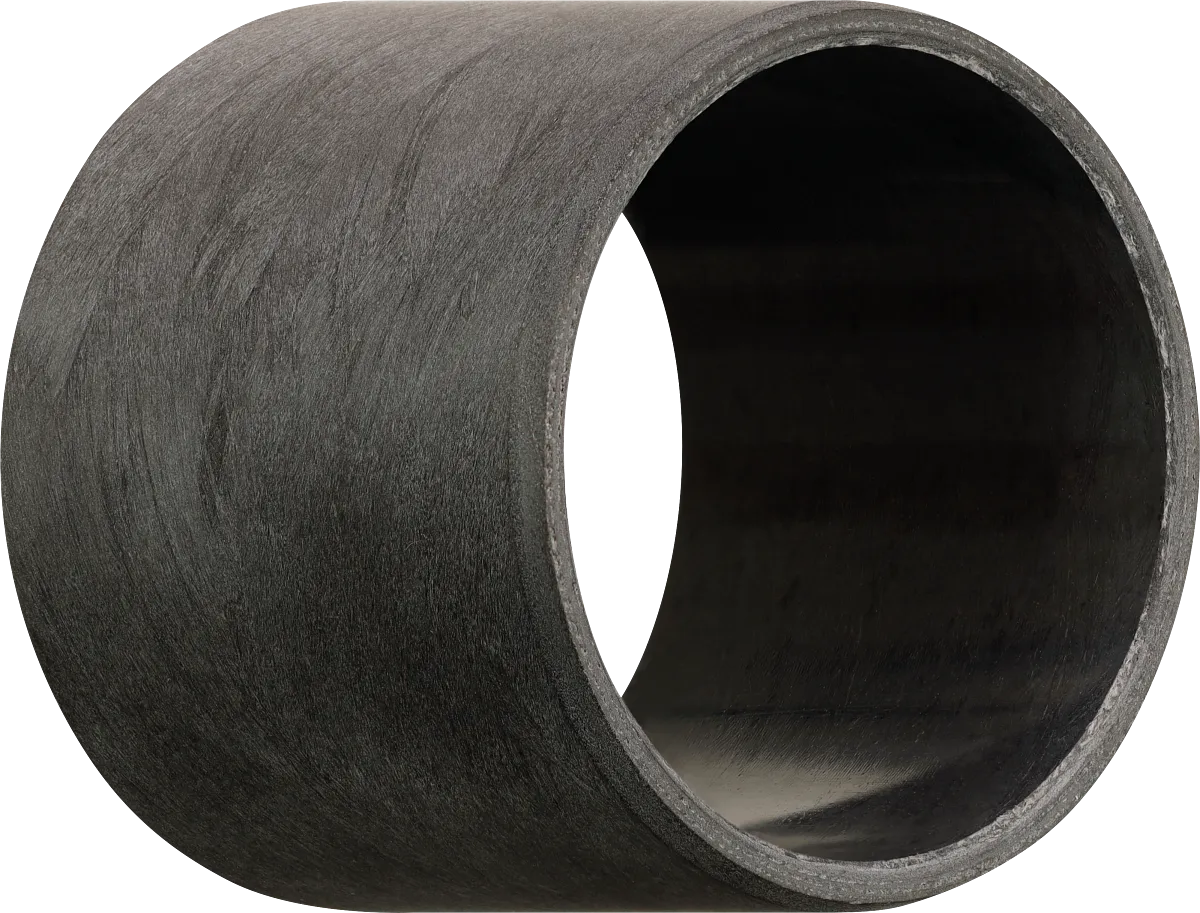

iglidur® TX3，纤维复合轴承，毫米
- 在极端干运行条件下非常耐磨
- 免润滑，免维护
- 在igus测试实验室进行测试，速度0.01 m/s时负载最高可达130 MPa
- 低磨损，使用寿命长，无需额外润滑
产品代码
Ø d2 [mm]
Ø d1 [mm]
b1 [mm]
尺寸
收起
Ø d1 [mm]
20 收起
Ø d2 [mm]
24 收起
b1 [mm]
15 收起
斜角长度（f1) [mm]
1.5 收起
倒角（f1) [°]
15 收起
斜角长度（f4) [mm]
1.5 收起
倒角（f4) [°]
15 收起
生产和安装公差
收起
轴公差
h9 收起
压配后d1最大值 [mm]
20.15 收起
压配后d1最小值 [mm]
20.02 收起
基座孔下公差 [mm]
0 收起
基座孔上公差 [mm]
0.021 收起
一般性能
收起
对钢动态摩擦系数
0,03 – 0,08 µ 收起
pv值，最大值（干运行）
0.2 MPa · m/s 收起
机械性能
收起
最大允许表面压强 [MPa]
180 收起
工作温度
收起
连续运行时的最高温度 [°C]
130 收起
短暂运行时的最高温度 [°C]
140 收起
工作温度下限 [°C]
-60 收起
导热系数
0.25 W/m · K Prüfmethode ASTM C 179 收起
热膨胀系数（23°C/73°F时）
3 K-1 · 10-5 DIN53752 收起
