igubal® 带金属销的金属杆端轴承，外螺纹
尺寸
收起
Ø d1 [mm]
6 收起
Ø d2 [mm]
22 收起
螺纹d3
M06 收起
C1 [mm]
7 收起
B [mm]
12 收起
h1 [mm]
30 收起
l1 [mm]
13 收起
l2 [mm]
41 收起
最小螺纹深度，螺纹 [mm]
13 收起
一般性能
收起
重量 [g]
22.595 收起
螺纹（内，外）
外螺纹 收起
螺纹方向
左旋螺纹 收起
尺寸系列
K系列，根据DIN ISO 12240 标准 收起
基座材料
不锈钢压铸件 收起
球体材料
不锈钢 收起
内外圈材料
iglidur® J 收起

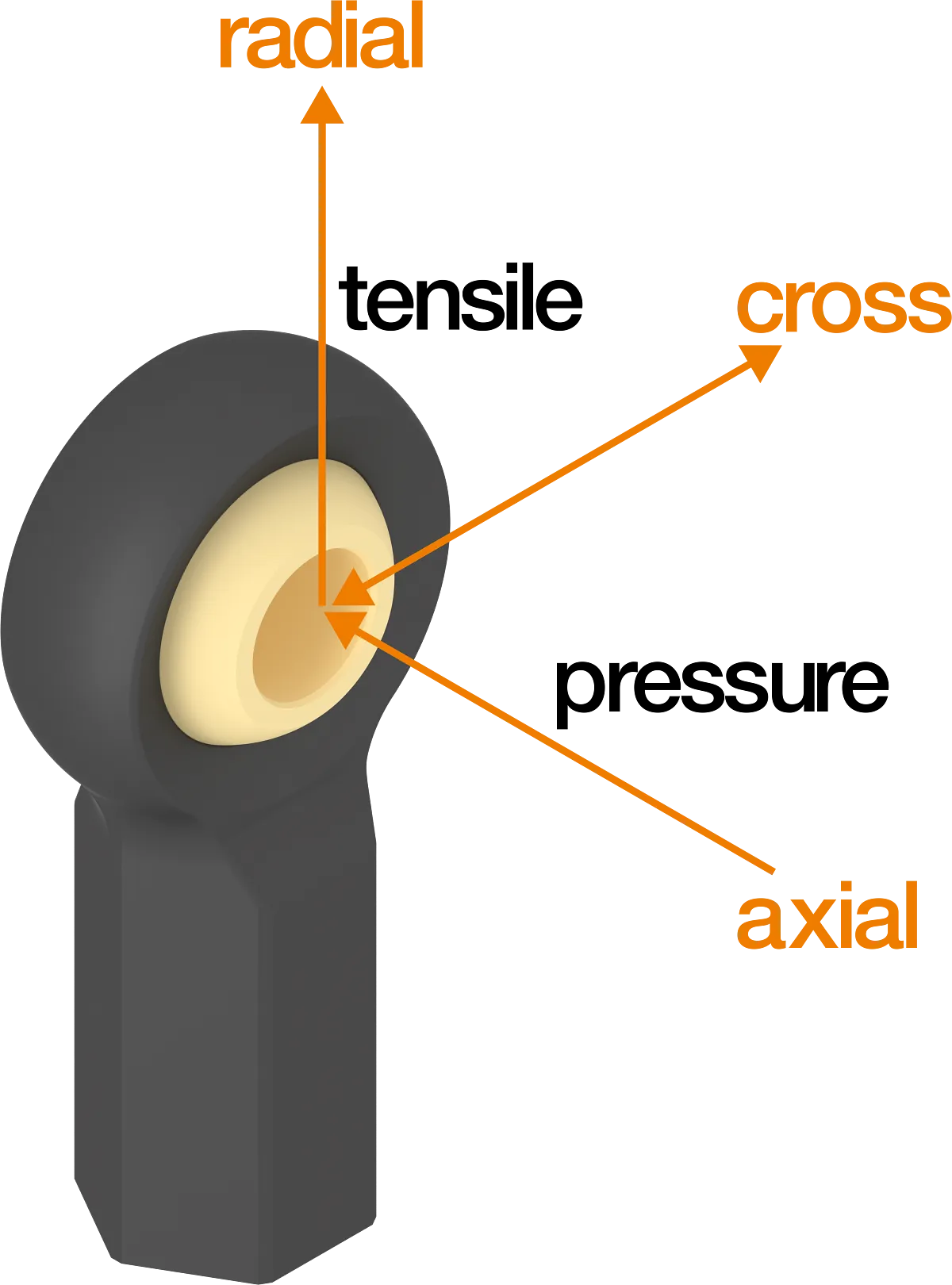

机械性能
收起
最大静态横向负载，短期 [N]
160 收起
最大静态横向负载，长期 [N]
80 收起
最大拧紧扭矩，螺纹 [Nm]
2 收起
最大摆动角度 [°]
20 收起
最大轴向静态负载，短期 [N]
110 收起
最大轴向静态负载，长期 [N]
55 收起
最大静态径向拉伸应力，短期 [N]
1900 收起
最大静态径向拉伸应力，长期 [N]
950 收起
工作温度
收起
连续运行时的最高温度 [°C]
90 收起
短暂运行时的最高温度 [°C]
120 收起
工作温度下限 [°C]
-50 收起
