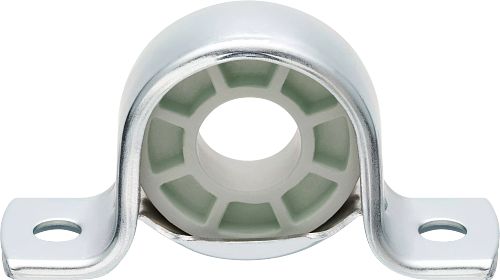

基座轴承，PP，钣金外壳，igubal®，毫米

主要优势

尺寸从PP204 到 PP206
免维护，自润滑
对脏污不敏感

产品代码

PP202-J4EM-15-12-SP

Ø d1 [mm]

15

球体材料

iglidur® J4

调心球体生产工艺

注塑

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

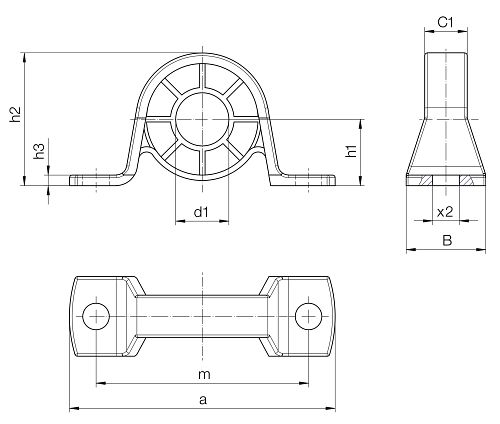

尺寸

收起

4988f4b4-54e7-4154-b6e1-4aee97dd9dbb-origin-IGU_TD_PP205-J4EM-25-15-SP_1

91aee47b-f9b5-4c86-9a3e-3331f3d586fe-origin-IGU_INFO_directions-load_pillow-block-bearings_EN_1

m [mm]

68 展开收起

a [mm]

86 展开收起

Ø d1 [mm]

15 展开收起

h1 [mm]

22.2 展开收起

h2 [mm]

43.8 展开收起

h3 [mm]

3 展开收起

C1 [mm]

21 展开收起

x2 [mm]

9 展开收起

B [mm]

25 展开收起

生产和安装公差

收起

d1公差

E10 展开收起

推荐轴公差

h9 展开收起

推荐轴粗糙度

0.1-0.3 μm 展开收起

一般性能

收起

球体材料

iglidur® J4 展开收起

陈亚 Daniel Chen igubal®产品经理

IGUS_PPL_PM_and_IM_CN_28_8e790f310f

产品咨询

销售咨询

价格明细

￥79.6

批量采购享单价折扣

查看阶梯定价

购买数量（件）

产品单价

￥70.44 /件

不含税

总价

￥70.44

不含税

税额(税率13.00%)

+ ￥9.16

总价

￥79.60

含税
