drylin® C 铝合金导轨

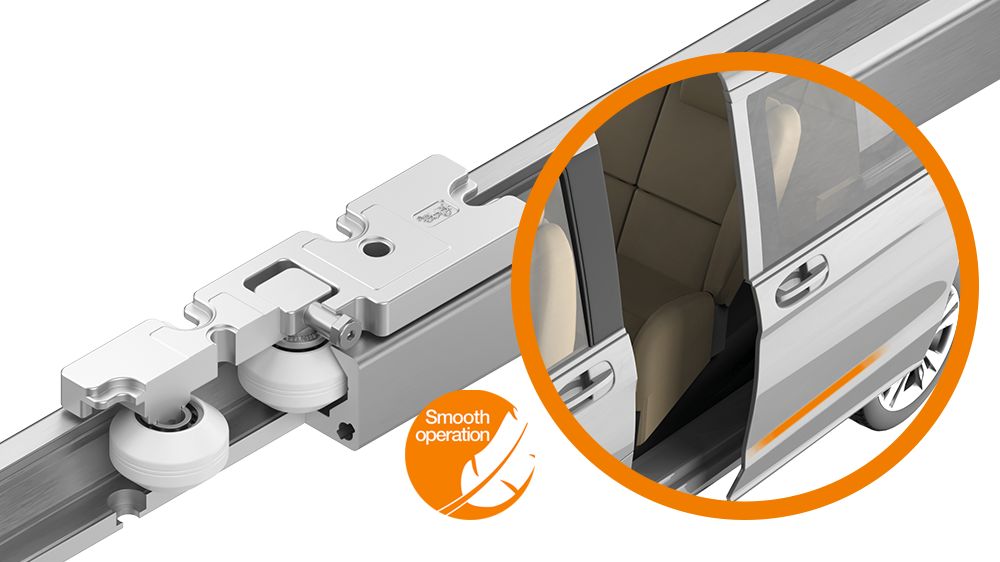

首款滚轮直线导轨drylin®C，摩擦系数低至 μ=0.05，手动推拉轻便顺畅。30mm 紧凑尺寸，锌压铸滑块，免润滑免维护，最大负载 200N。适用于机床防护门、船舶滑移结构等手动调节场景，高效降本、安装便捷。

新型

标准和认证

主要优势

表面经过阳极氧化处理，耐腐蚀、耐磨、抗刮、抗磕碰
高性价比

产品代码

CSO-3021-01-CA-D

带安装孔

标准孔

3_DP_GEN_online_tools_CAD_database_online_37_CN_1_70813f7e8e

可查看、免费下载目录产品的2D图纸和3D模型

技术参数

收起

带安装孔

标准孔展开收起

K1 (适用于 DIN912螺栓的通孔)

M4 展开收起

尺寸

收起

f8898819-2688-49e5-9337-53bf16d404d8-origin-DRL_TD_CSO-3021-01-CA-D_1

K3 [mm]

3.7 展开收起

A1 [mm]

1 展开收起

h1 [mm]

1.3 展开收起

h3 [mm]

3.5 展开收起

C5/C6（最大值） [mm]

49.5 展开收起

最小长度 [mm]

100 展开收起

C3 [mm]

21 展开收起

h [mm]

21 展开收起

H2 [mm]

1 展开收起

C4 [mm]

60 展开收起

C5/C6（最小值） [mm]

20 展开收起

a [mm]

30 展开收起

最大长度 [mm]

3000 展开收起

重量

收起

重量 [g]

717 展开收起

一般性能

收起

新品

品牌名称

drylin 展开收起
