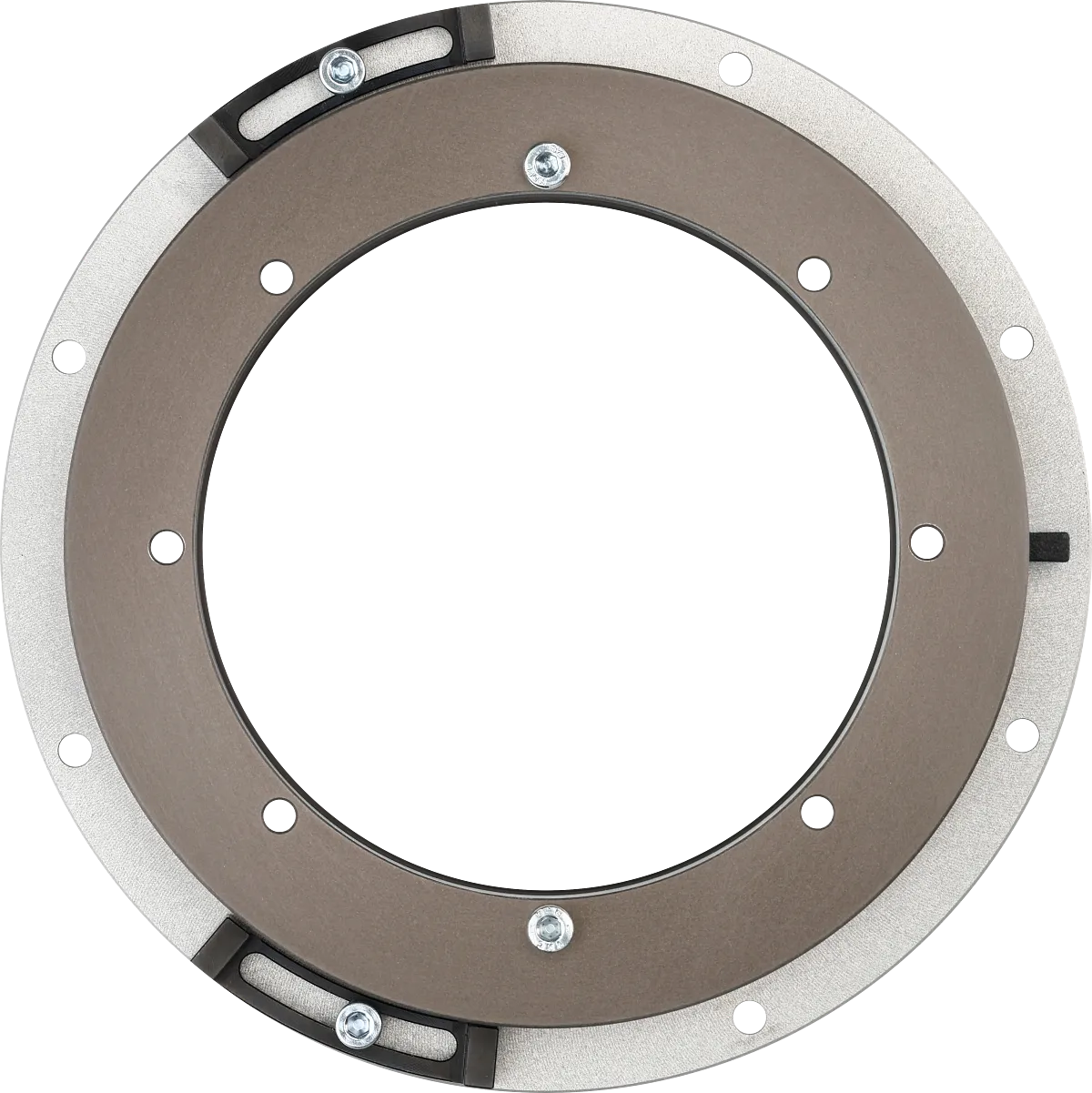

iglidur® slewing ring, PRT-04 with angle stop enables rotary movements, outer ring made of aluminium, sliding elements made of iglidur® J
- Adjust stop positions quickly and individually: prevent the rotation of the PRT slewing ring bearing
- 20% more cost-effective compared to PRT-01
- 60% lighter, 50% more compact compared to PRT-01
- Easy replacement and extension: modular construction kit design
产品代码
D [mm]
技术参数
收起
Min. Torque [Nm]
0.2 收起
S1
M4 收起
尺寸
收起
D [mm]
80 收起
S2
4,5 收起
Ø d2 [mm]
60 收起
d1 [mm]
30 收起
T1
8x45° 收起
h1 [mm]
12.3 收起
D1 [mm]
70 收起
h [mm]
6 收起
d [mm]
20 收起
最大外径(d) [mm]
20 收起
H [mm]
23.3 收起
h2 [mm]
8 收起
T2
8x45° 收起
重量
收起
重量 [g]
178.403 收起
一般性能
收起
基座材料
铝 收起
品牌名称
iglidur 收起
机械性能
收起
轴向动态负载 [N]
1500 收起
轴向静态负载 [N]
5000 收起
最大允许倾斜力矩 [Nm]
30 收起
干运行转速[rpm]
300 收起
应用要求-行业标准证书
收起
PRT 系列
PRT-04 收起
