浮式储存及再气化装置（FSU/FSRU）的岸电供应

液化天然气终端（LNG）

施耐德电气和igus易格斯为巴林新建的离岸液化天然气（LNG）终端开发了一套浮动储存单元（FSU）的岸电供应系统。该系统的核心组成部分是一个灵活的电缆输送系统，它覆盖了码头与FSU之间30米的距离。

所需产品：用于海上区域的重型拖链，紧急关闭系统

应用要求：由于浮动储存单元（FSU）经常处于剧烈运动中，因此需要灵活的能源供应；由于环境条件恶劣，需要有整个系统进行紧急关闭功能

应用行业：航运、岸电

应用成功点：高度现代化的能源供应解决方案，尽管环境条件困难，维护少且安全

应用难点

液化天然气（LNG）是现在和未来重要的能源来源之一，因其排放非常少量的温室气体，被视为重要的化石燃料。在巴林，国家当局成立了一家合资企业，计划并建造了一个刚刚投入使用的LNG终端。

由于安全规定，该终端位于海上，距海岸约三公里。液化天然气油轮停靠在码头，将天然气转移到浮动储存单元（FSU）中，后通过水下管道将气体泵送到岸上的再气化单元。

施耐德电气在此项目中负责整个能源基础设施。为了给浮动储存单元供电，必须在终端和FSU之间建立连接。需覆盖30多米距离，还必须考虑到FSU因装载和卸载、潮汐、波浪和风暴而产生的移动。其他标准包括最高的可用性以及无缝传输——而且没有电磁污染。最后，必须能够在紧急情况下，例如海啸，计划断开连接，以便立即自动关闭电源。

解决方案

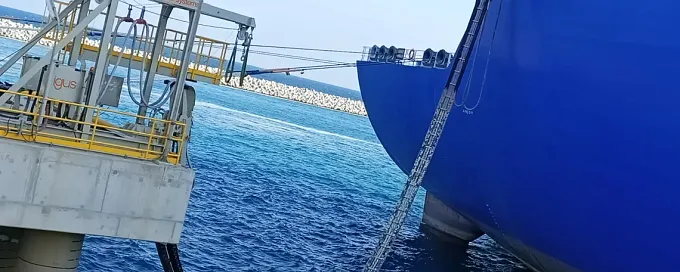

igus推荐使用重型拖链，通过一个旋转臂固定在码头边的锚杆上，并通过一个可拆卸臂固定在FSU的一侧。

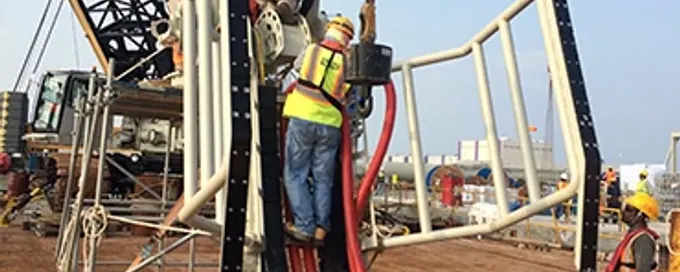

拖链系统引导并保护两根中压电缆。重型塑料拖链由用于极端应用的特种塑料制成，内部结构承拉能力强，使得设计可以被动进行，而无需因FSU的剧烈运动而需要机械元件。

关键因素是拖链的可控弯曲半径，在风暴中也能保护电缆免受过度弯曲。电缆配备3相中压连接器。但最重要的安全元件是紧急切断。igus易格斯岸电行业经理Martin解释说到：“在紧急情况下，我们测量链条的长度。如果FSU在从系统中分离之前开始漂移，系统首先会发出警报，然后启动紧急切断。在断电后，拖链的陆地连接点可以从特殊固定点拉出，而不会存在电弧的风险。”
