拖链E4Q.L系列

大内高，轻量化设计兼具稳定性与轻量化，实现最佳平衡。高度动态，装配时间节省高达40%。

基于成功的 E4Q 系列，德国拟推出L的轻型版本，首款型号为E4Q.64L系列。E4Q.64L是强度与轻量化的最佳组合。高动态性能，可节省高达40%的安装时间，可手动打开。它具备 E4Q 的各项优势。全新的 E4Q.64L 专为中等负载应用（如机床）而设计，具有高强度、长使用寿命和轻质的特点。

应用领域及行业：机床丨起重机系统丨自动化系统丨通用机械工程丨木工行业

产品范围:

系列	内高mm	外高mm	内宽mm	外宽mm	弯曲半径mm	节距

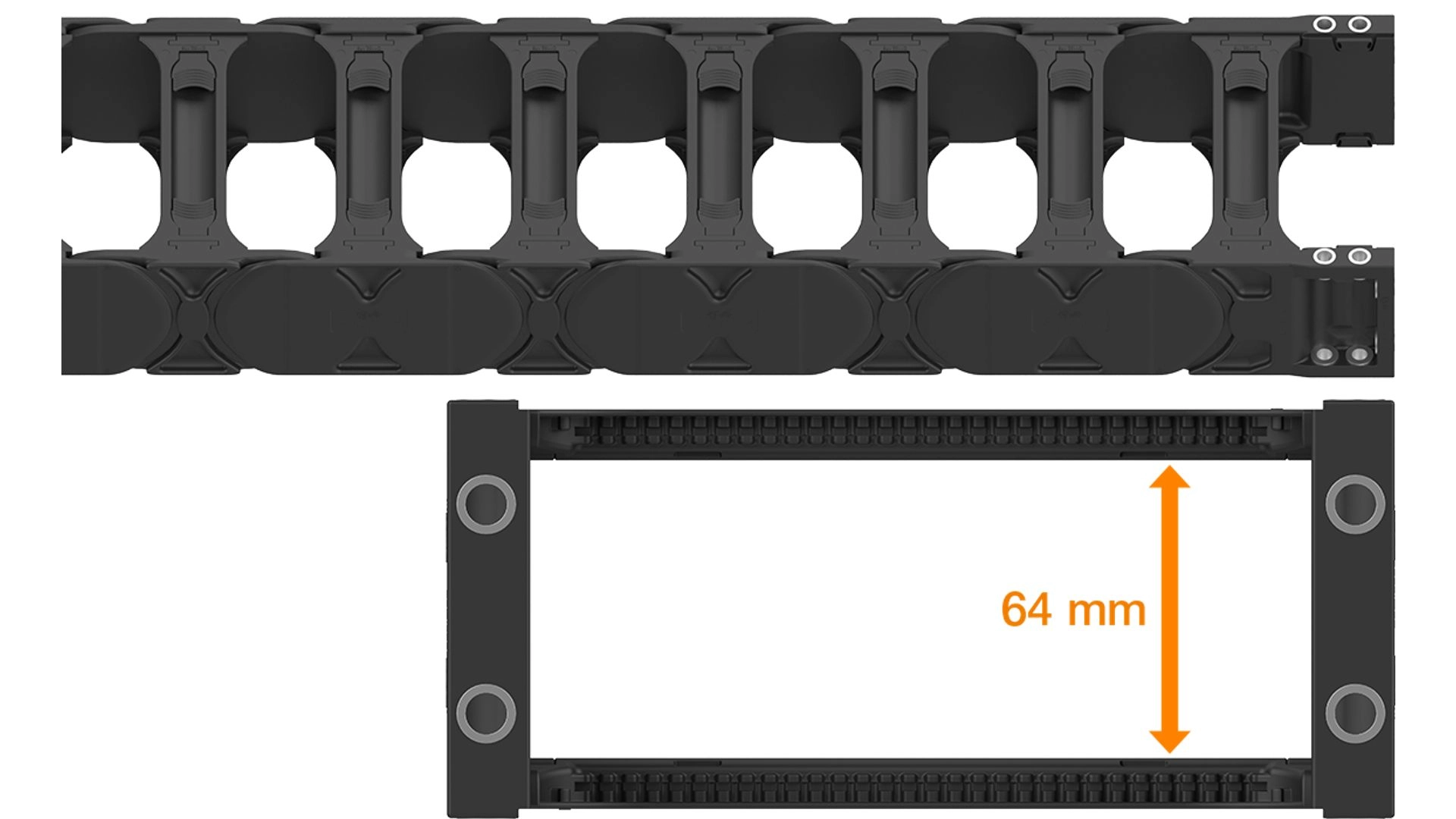

E4Q.64L	64	90	100-500	126-526	135, 150, 175, 200, 240, 250, 300, 350, 400, 450, 500	100

优势：

1. 材料优化运用：更环保、更经济

E4Q.64L拖链其侧板宽度更窄，厚度仅为 13mm，相较于 E4Q.58 的 17mm，减少了 4mm。在保持相同内部宽度的前提下，拖链整体宽度减少了 8mm。这一设计大大减少了约 15% 的材料使用量。

2. 卓越稳定性：更长架空长度，更长使用寿命

经过易格斯测试实验室的严格测试，其稳定性比 14240 高出 30%。使拖链能够实现更长的架空长度，同时显著延长了产品的使用寿命。

3. 创新止动系统：满足复杂应用场景

E4Q.64L 拖链包含三个止动挡块，专为反向弯曲半径（RBR）应用场景而设计。为了实现这一功能，我们首次对外链节进行了加工，缩小了止动部分的尺寸，从而提供了预设的反向弯曲半径。满足了客户在复杂工况下的需求，还提升了产品的灵活性和适用性。

知识问答：

E4Q系列非常成功，所以为什么要开发L型拖链呢？

对于很多应用来说，E4Q拖链太厚。壁厚更小的拖链就足以在这些应用中引导管线。中低负载的架空供能系统尤其如此，比如用于机床、木材加工设备和洗车场中的供能系统。于是，igus就开发了L型拖链，这种拖链不仅具备E4Q系列拖链的优点，它的价格也更实惠。根据宽度的不同，E4Q.64L的成本要比E4Q.58低约15-20％，同时它的强度却比之前的型号（E4轻型和E4.1L轻型）高约40％。

新限位块系统在设计上有哪些创新之处？

我们对限位块系统进行了重新设计。产品开发工程师Stefan Strack表示：“新限位块系统的强度和使用寿命优于之前的双限位块设计，同时保留了反向弯曲半径（RBR）的选项。”所谓反向弯曲半径，是指拖链能够实现双向弯曲的功能。基于这一理念，我们推出了首款带有3个限位块的拖链。

在保留了经过验证的内/外侧链节原理的基础上，我们创新性地增加了反向弯曲半径选项。内侧链节依然通过限位块的尺寸来确定拖链的弯曲半径，而外侧链节则首次被用于实现反向弯曲半径。通过缩小限位块的尺寸，拖链能够以预定义的角度向后弯曲，从而实现双向弯曲的功能。

E4Q.64L系列是在哪些方面做了优化升级？

首先，我们推出E4Q.64L（每节拖链装横杆）的同时也推出H4Q.64L（每隔一节装横杆）来满足不同客户需求。

其次，我们我优化了更多的弯曲半径。

以及与 E4Q.58/E4Q.80系列的拖链拥有相同的横杆C1132.Bi，因此宽度范围可达 100 - 500 毫米。

E4Q.64L核心技术是什么？

E4Q.64L相对于14240系列抗扭性增加了31%。专为中等负载应用设计而成。自重轻、承载力强、架空长度更长，产品使用寿命相应得以延长。
